Il me restait un morceau de porte outil que j'avais fraisé pour ma tourelle à changement rapide,
j'ai décidé de me fabriquer un outil à moleter.

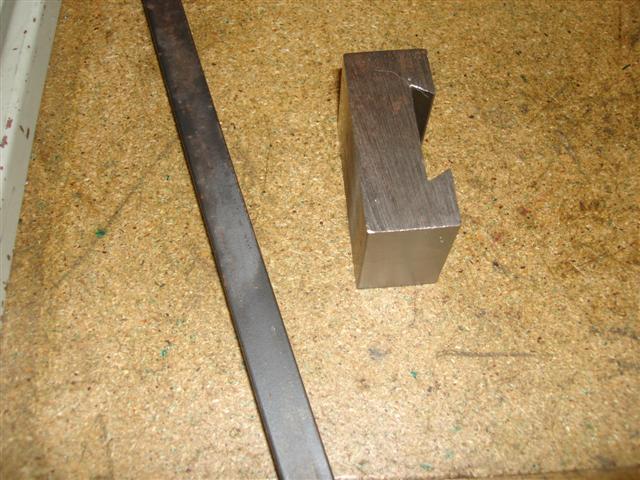

Le brut:
une barre de 16*16 et le reste de ma queue d'aronde

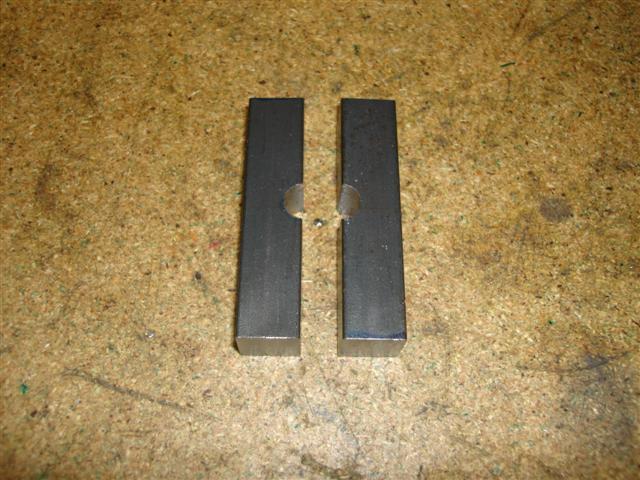

je perce les 2 morceaux fixés ensemble

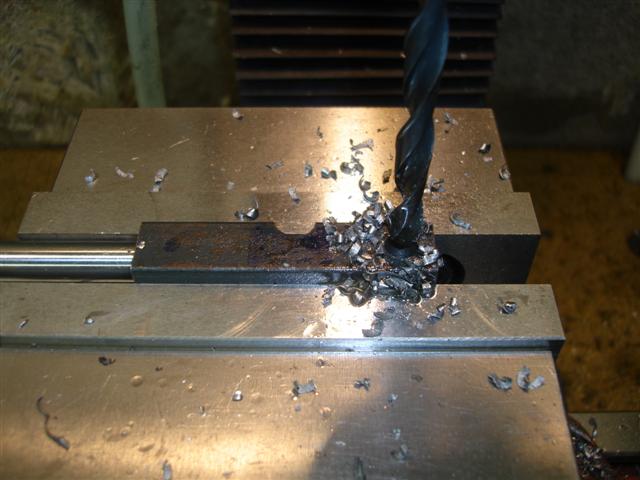

Perçage pour le passage de la vis de fixation

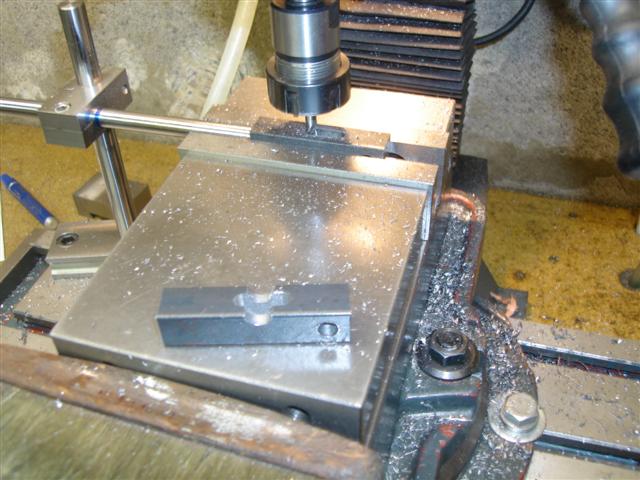

fraisage pour laisser passer la vis de serrage des molettes

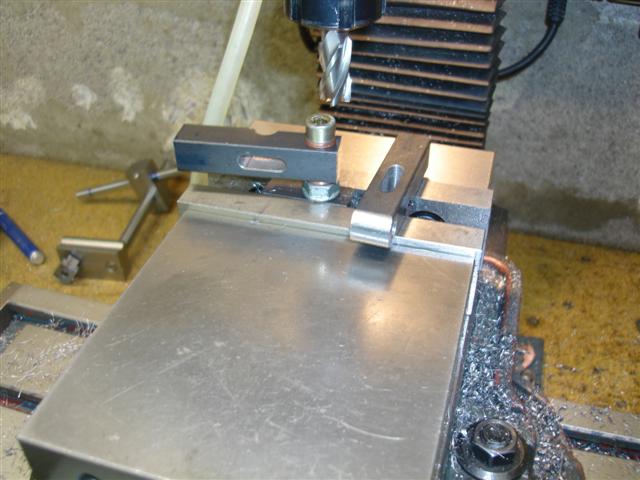

Usinage de l'arrondi des barres

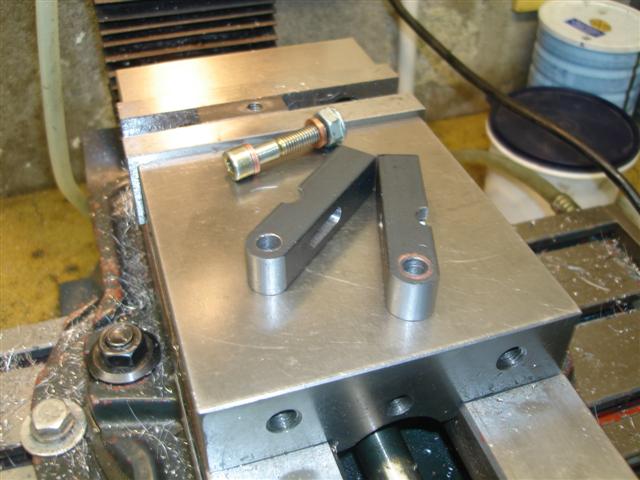

Le résultat est pas mal

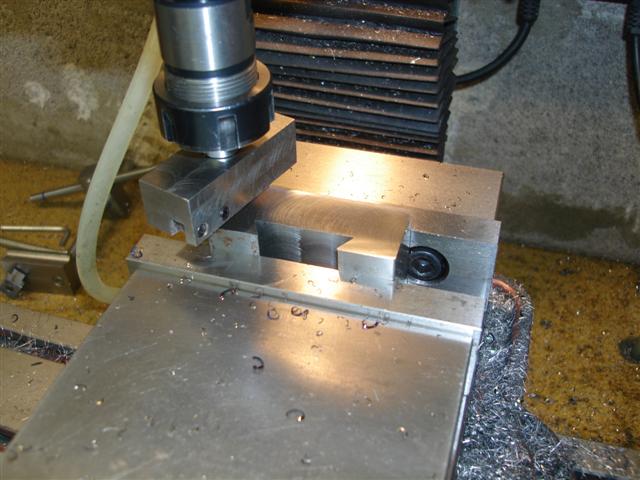

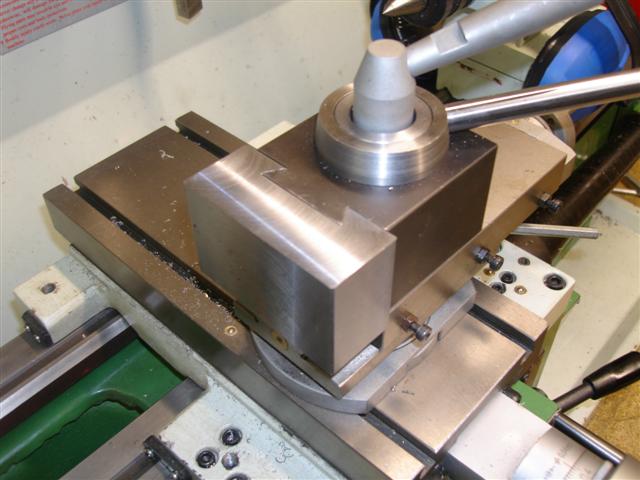

Surfaçage du porte outil



Il a la même hauteur que la tourelle



Maintenant passons aux cylindres

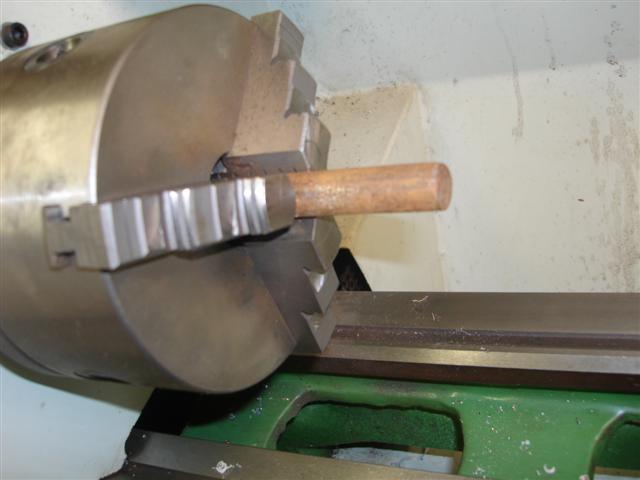

Un bout de cylindre de 12mm

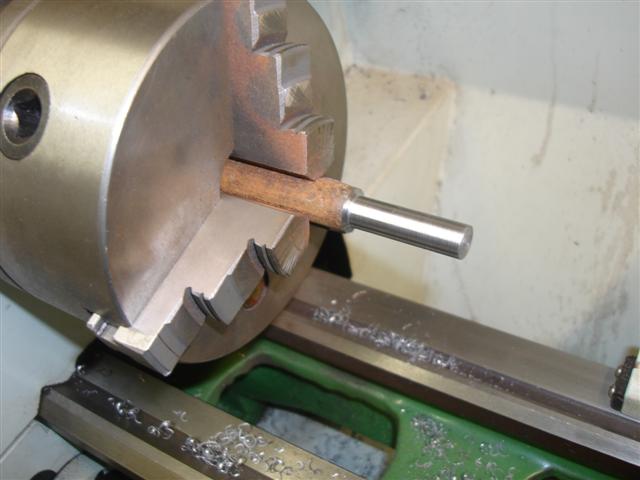

Et on passe au Ø10mm (rien de tel que l'HSS)



Un coup de scie à ruban et voila

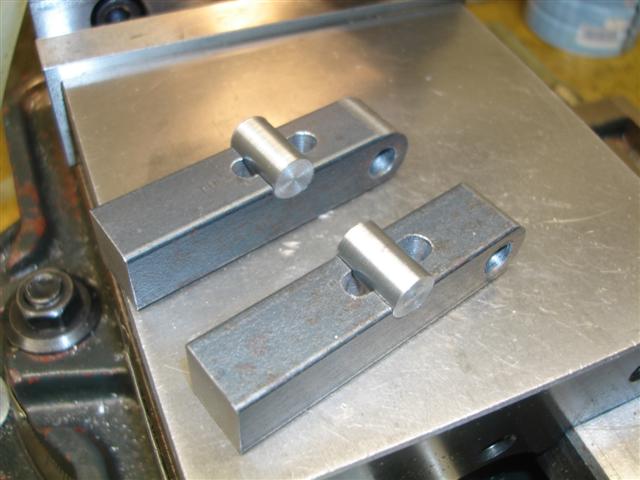

L'ajustement est quasi parfait

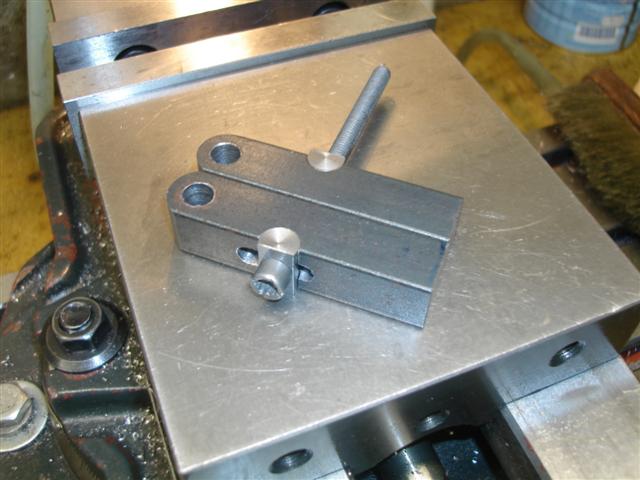

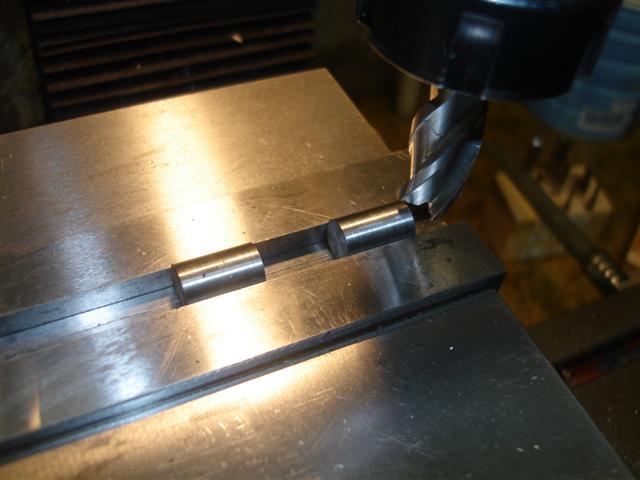

Je bride les 2 cylindres dans l'étau



je leur enlève 3mm et je perce l'un au Ø6 et l'autre à M6 et voila



Suite =>
