Voila une réalisation simple, mais ça fait toujours plaisir de voir quelques photos.
J'avais besoin de découper mon porte barreau d'alésage, et je n'avais à ma disposition
qu'une fraise scie de Ø40mm
la profondeur de coupe etait de 12mm: elle
etait trop petite!
Jai donc acheté une fraise scie Ø63mm et jai fabriqué le porte fraise avec mon tour
Voici les photos.

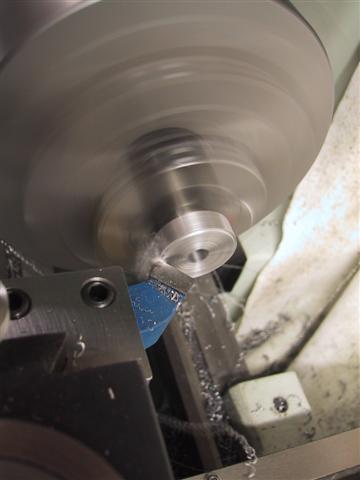

Usinage de l'axe

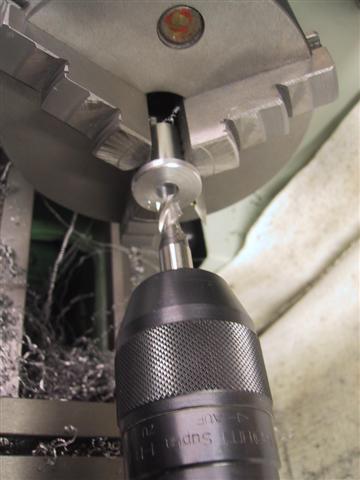

Lamage pour la tete de la vis CHC

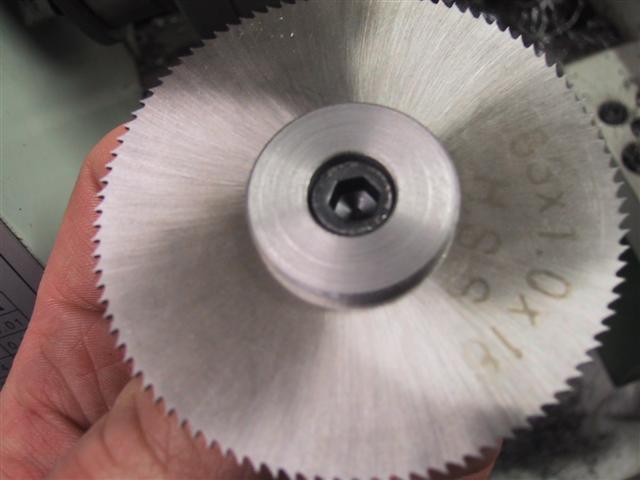

Voila le résultat

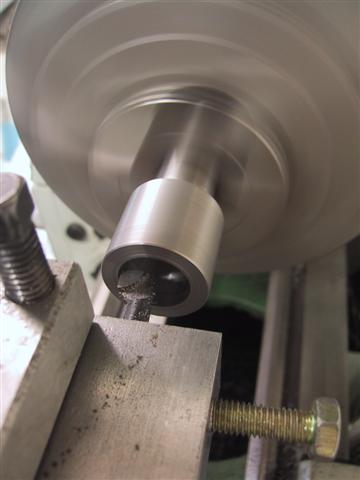

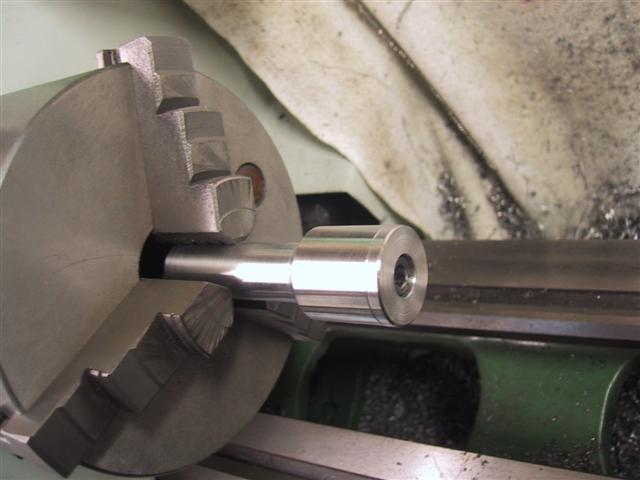

Usinage de l'arbre avec un barreau et sa fixation vite faite

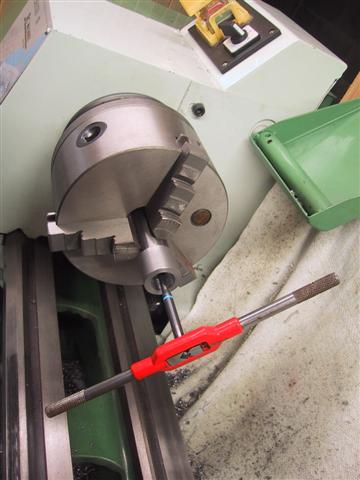

Tarraudage M6 de l'arbre
Voila les 2 pièces assemblées et passées au tampon jex (ca brille!)

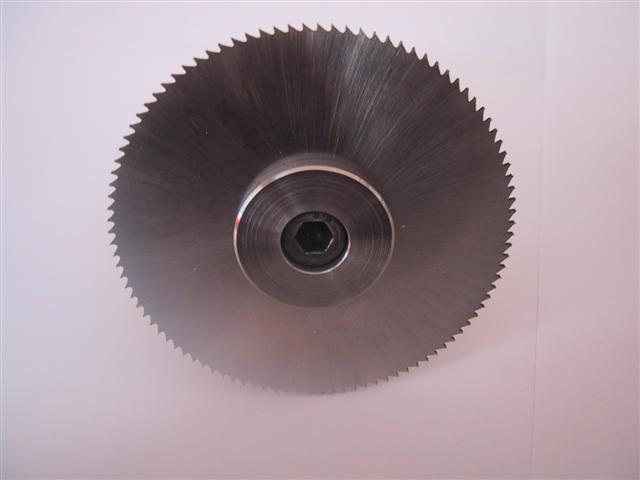

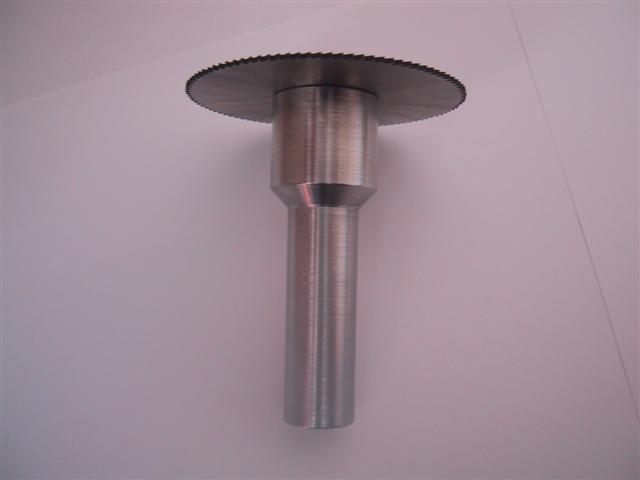

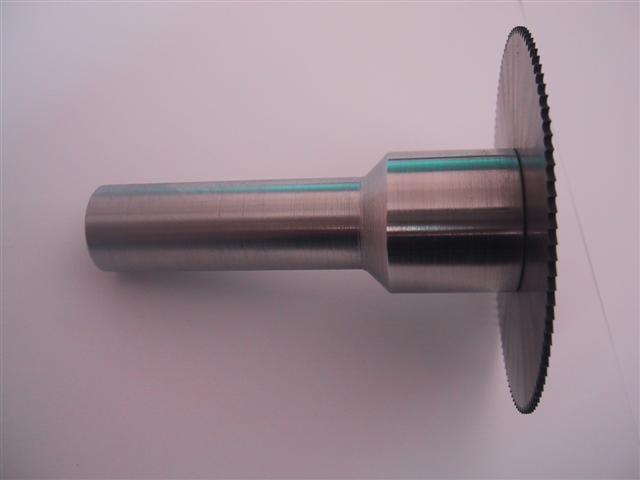

Le résultat final

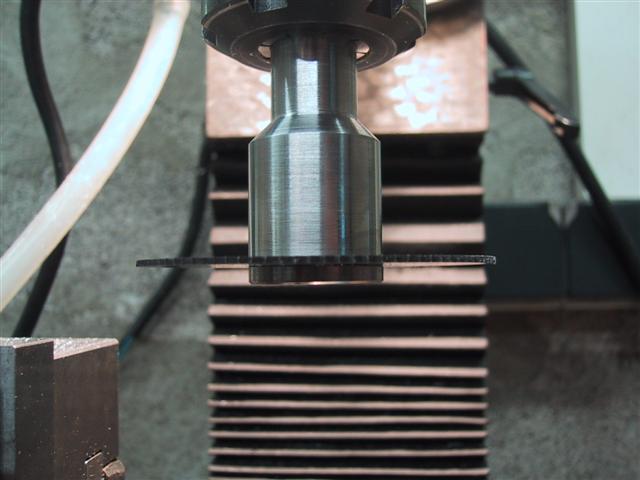

Et le voici monté dans le porte pince
J'ai fait une découpe dans un morceau d'acier, et le resultat est mieux que j'esperais
