Je voulais me faire une petite avance auto avec un moteur d'essuie glace,
mais j'avais pas envie de trouver une cinématique debrayable même si ça se fait.
J'ai pensé à un moteur PAP mais sans être sur que ça marcherai
donc je me suis renseigné au près de vrai pro
(merci Oudini et Wika du forum Usinages)
et me voila partit a la recherche du matos

j'ai pris un moteur nema 23 avec un couple de 4 Nm et 5A par phase

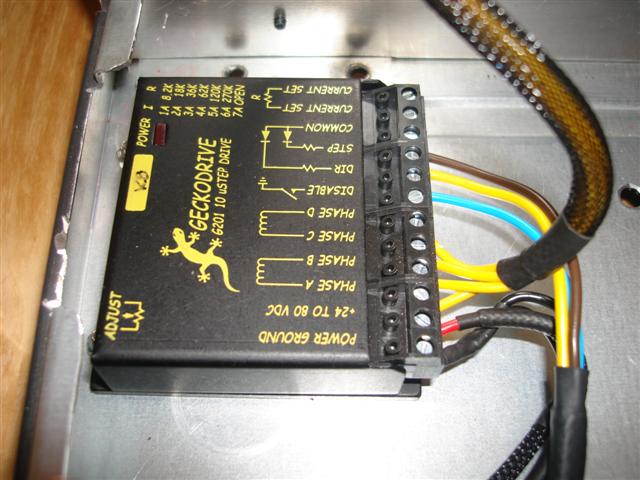

alimenté par une alim faite maison (60v et 20A) et un Gecko 201

une petite carte de commande faite par oudini (merci encore)

voici quelques photos en vrac

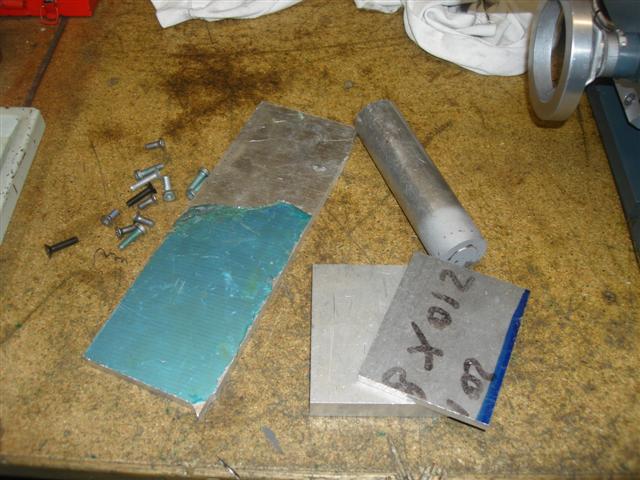

les bruts pour l'accouplement

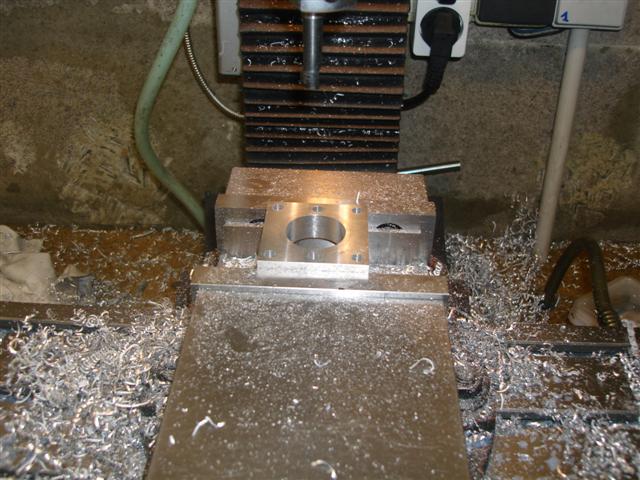

une partie de l'usinage

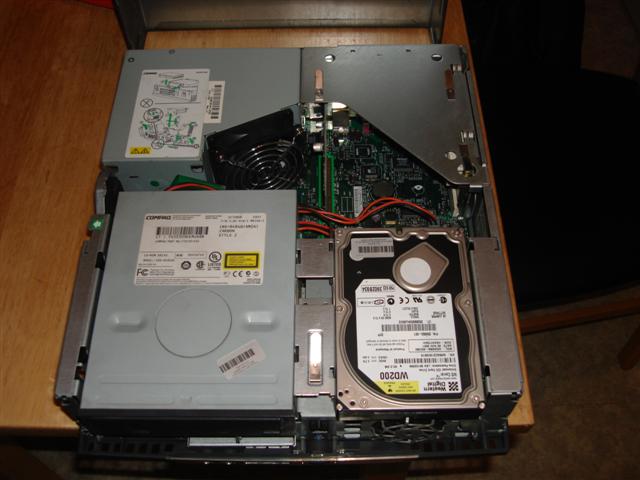

le boitier qui recevra la partie alim et commande

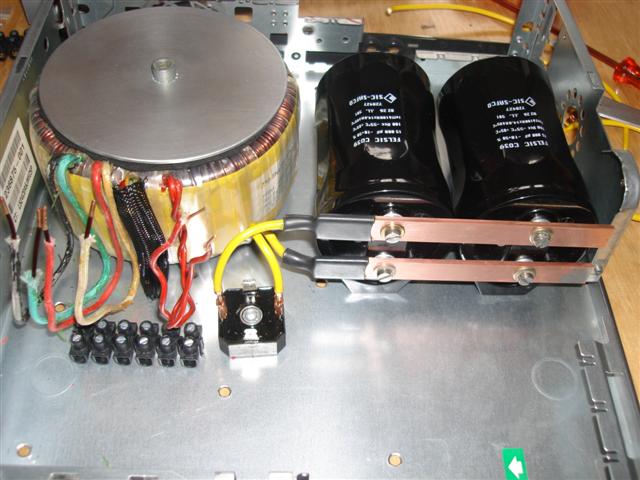

beau jeu de barre

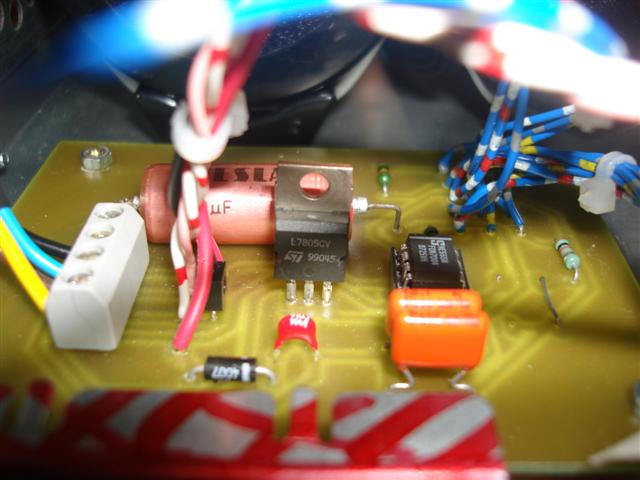

la carte de commande (merci oudini)

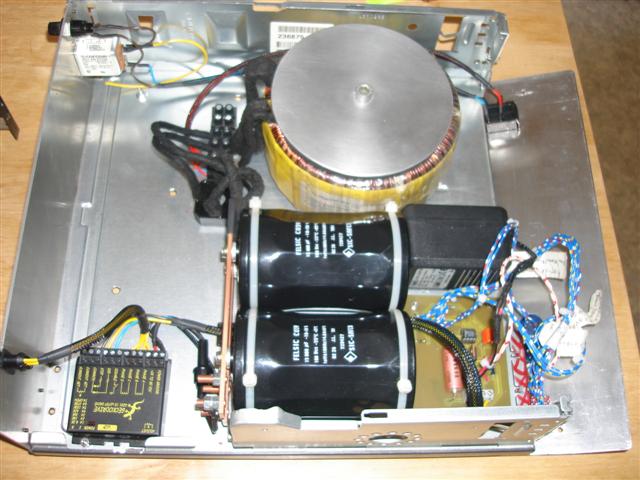

quelques vues

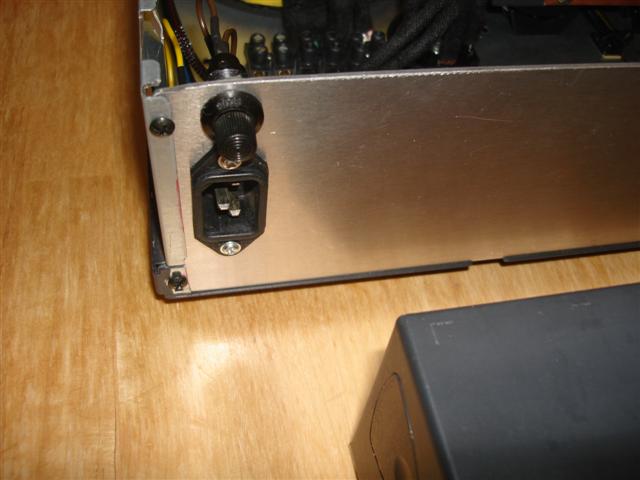

le fusible et la prise 220v

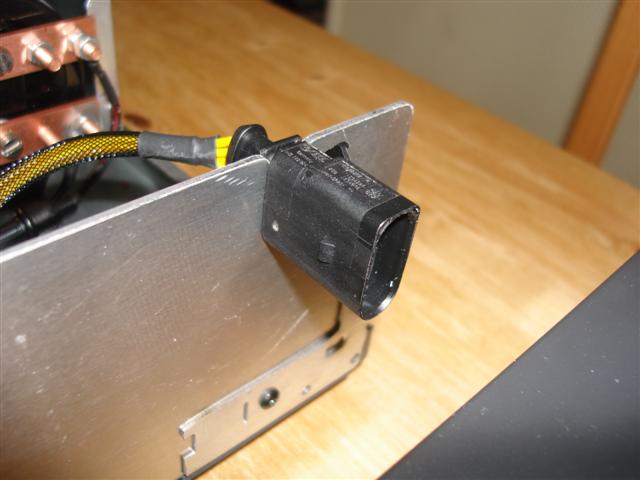

le connecteur pour le PAP

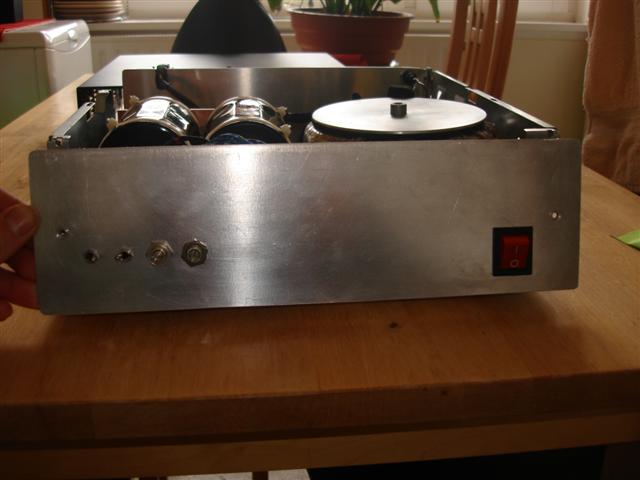

et le panneau de commande (il y a un peu plus de bouton maintenant)
on/off
rapide/travail
gauche/droite
libre/bloqué
impulsion
2 potards



et voila le résultat



Cette aventure m'aura couté environ 290€
relativement cher me diriez vous!
Mais maintenant il ne me reste qu'a mettre un moteur par axe
et une belle carte de commande pour numériser ma BF20

Merci de m'avoir lu
