Bonjour à tous,
je vous présente la réalisation du QR Bloc,
vous découvrirez en bas de page le pourquoi de ce nom!


on commence par le début, le top est en laiton et la base en cuivre
les dimensions: 45x45x12.5
les picots font 2.5mm de haut et 1mm de coté,
il y a 8 rangées de 9 picots

Voici les bruts


Découpe des parties inutiles


Mise au cotes +0.5mm sur les cotés


Une petite vidéo du surfaçage du top



Le couple


Pas de photos de l’usinage de la poche, juste le final


Perçage et taraudage 1/4 gaz

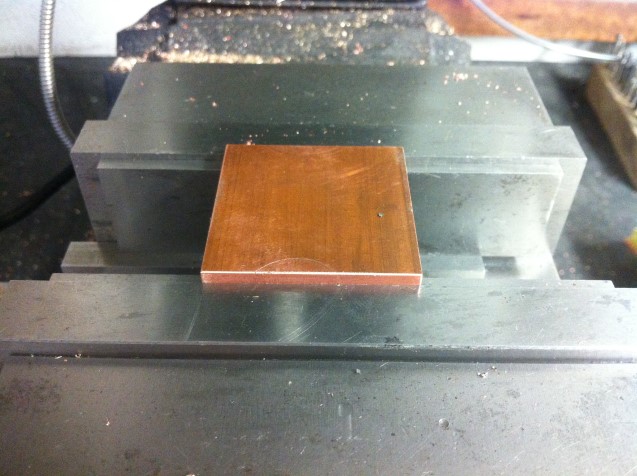

La base

08.1

Contournage de la base



Et une fois terminé


Bridage à la verticale et c'est partit pour l'usinage de 7 canaux


Je pivote de 90°



Et dans linuxcnc il y a une phrase qui dit: "commencer à partir d'ici"
la fraise scie était dans la matière et j'ai recommencé le programme à un moment ou
la fraise scie remontait en vitesse maxi à la position initiale!!
et là ça se passe de commentaires!!!!


C'est rageant mais bon c'est le début de la CNC c'est normal!


On recommence


Ha!!! Aucune erreur


Un ébavurrage


Et un coup de sablage


La mauvaise et la bonne


Prêts à être brasés


Et enfin brasés


On voit l'étain qui est passé de l'autre coté


Usinage des 4 coté pour leur enlever 0.25mm


Surfaçage de la base et du top avec le Flycutter


Une fois le polissage effectué j'ai confié le bébé à la société Luxmeca
qui m'a fait le gravage laser du qr code sur le top du wb

Le DXF


Le laser


une petite vidéo 10 secondes c'est court, mais merci à Damien de l'avoir fait!


Et voila!


Le brut de la multifixe


et une petite vidéo de l'usinage d'un coin



La fixe est simplissime, il faut pas oublié que c'est le WB la star!


Et voici quelques photos finales




La base


Le bloc et sa fixation



Encore un grand merci à la société Luxmeca pour sa sympathie et son professionnalisme!!

merci de m'avoir lu

Pierre
