Encore une de mes réalisations

Un bloc en laiton qui sera poli et qui ressemblera à de l'or
donc c'est pour ça 24 carats.
Bref....

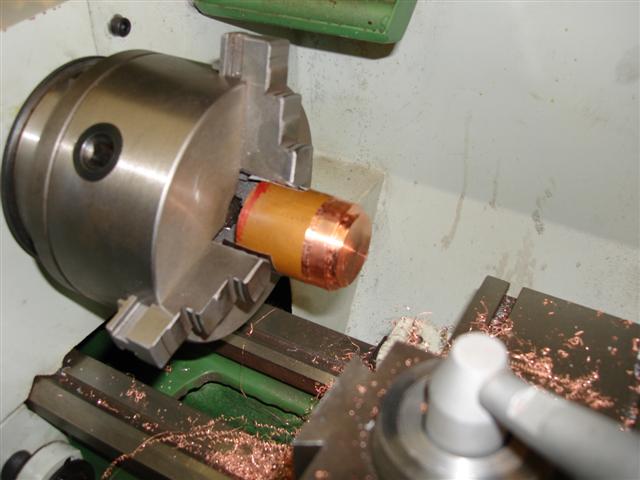

Le début: un morceau de rondin de 40 que je chariotte à 39 sur 7mm et à 33 sur 4mm

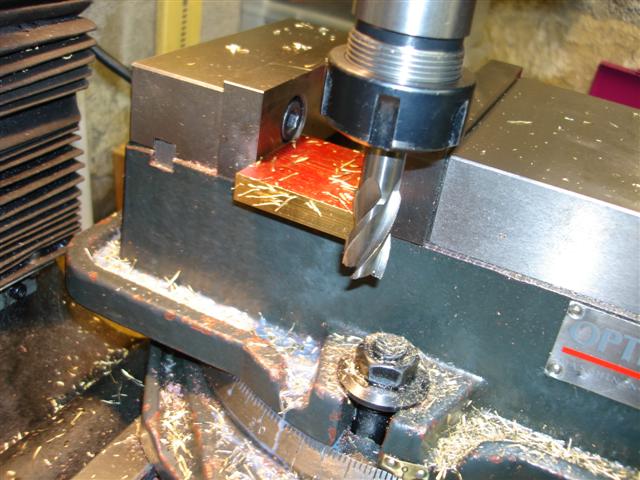

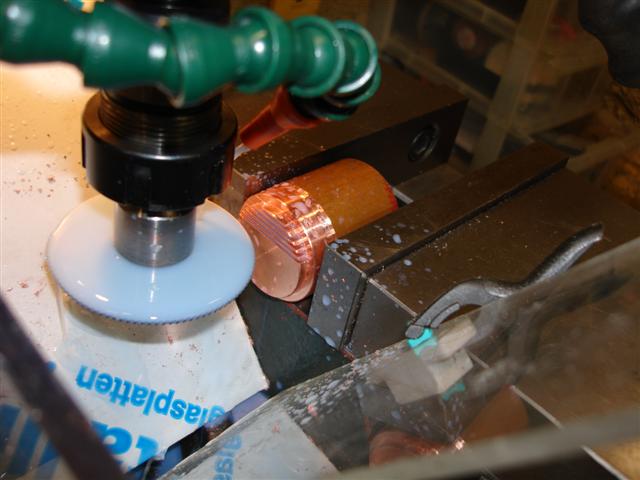

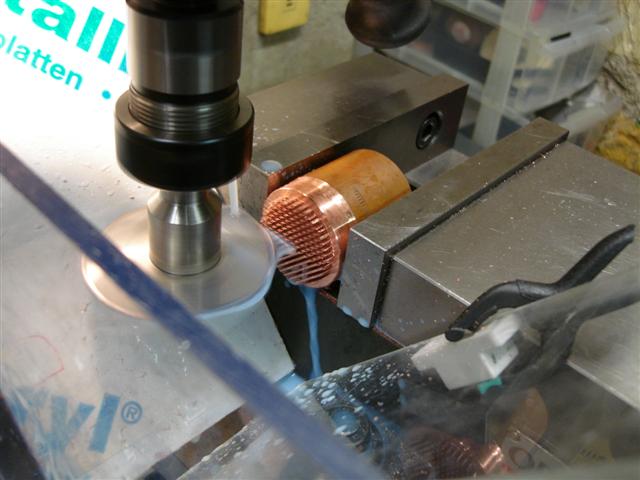

Je bride le rondin dans l'étau de la fraiseuse et je commence les canaux 1*4mm
(admirez le bricolage pour éviter d'éclabousser partout)

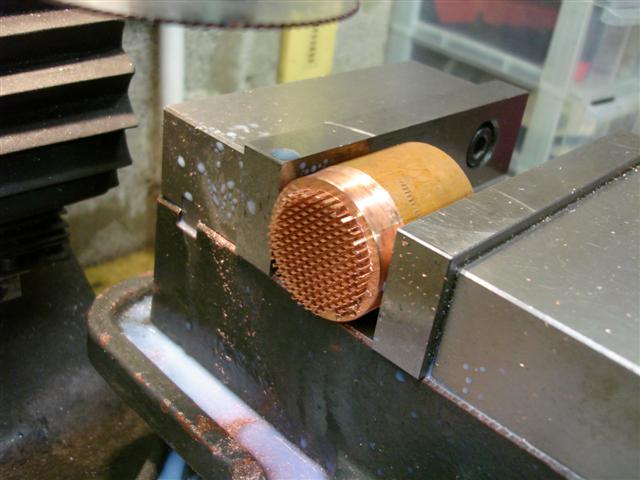

Une photo de plus près



une petite vidéo

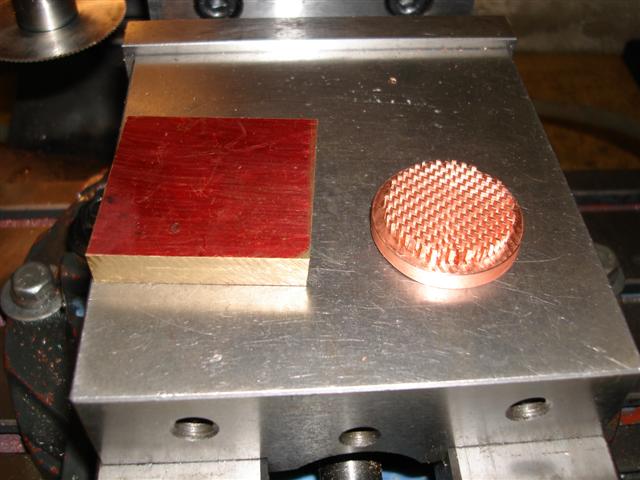

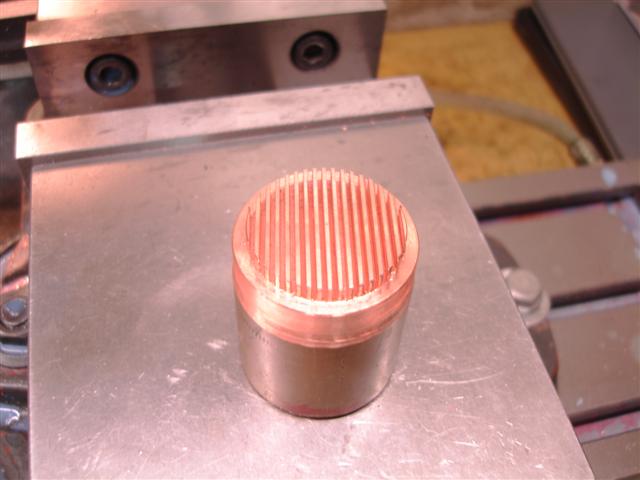

Voila la première partie achevée

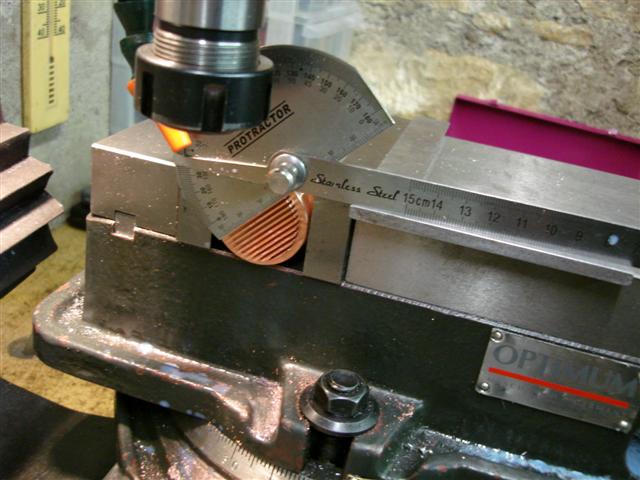

Je mesure 45° et je re-bride la pièce



ça devient bon



Enfin!

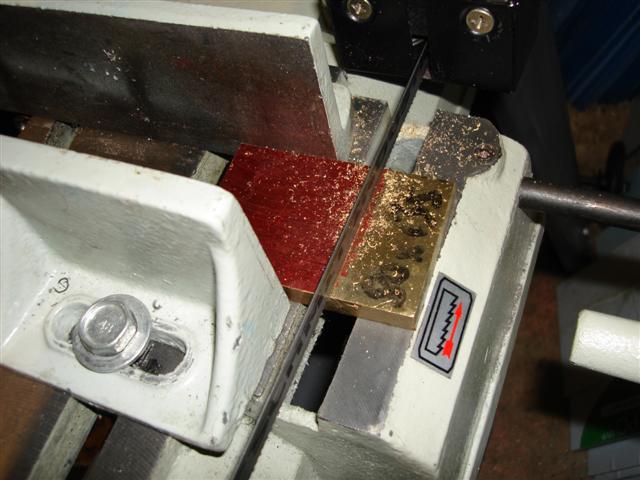

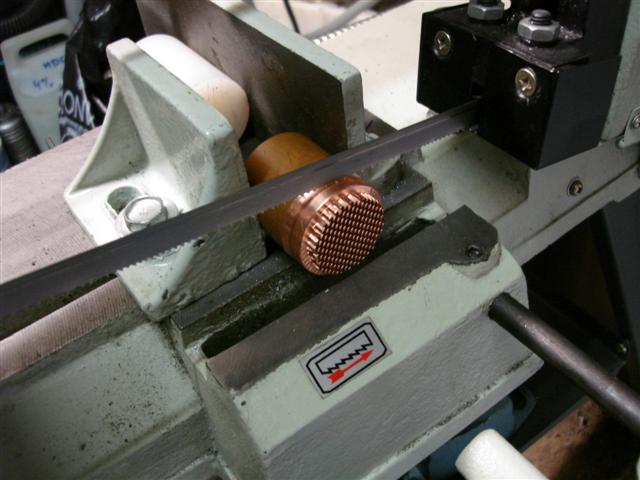

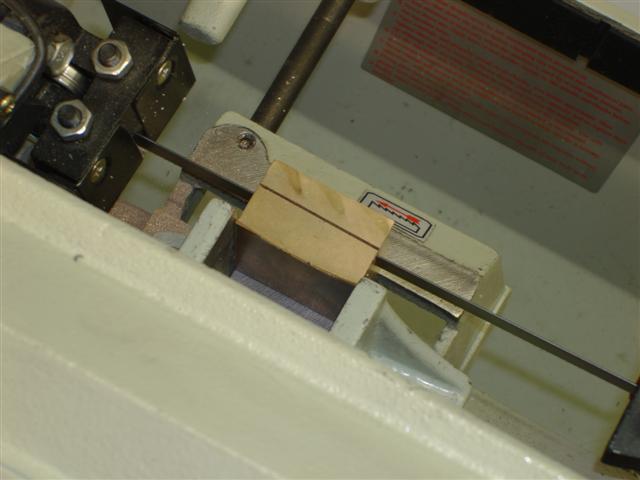

On découpe avec la scie à ruban



une petite vidéo



et comme la pièce était mal bridée,
 j'ai du m'y reprendre à 2 fois c'est pour ça que l'état de surface est pourrit
comme par hasard juste pour le morceau que j'ai usiné

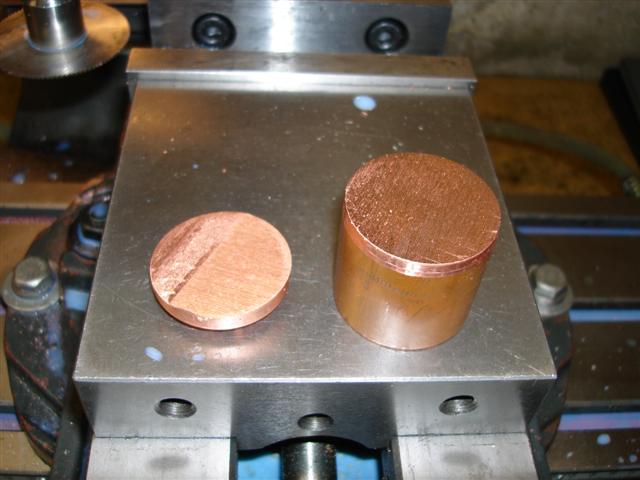

Découpe du morceau de laiton



Une photo d'ensemble

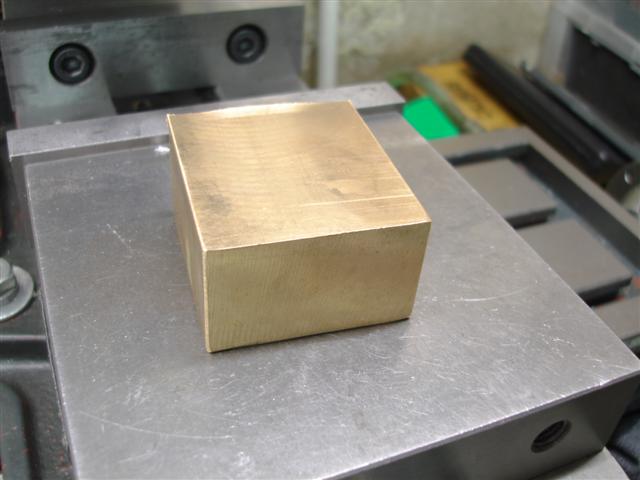

Mise au cote du bloc final

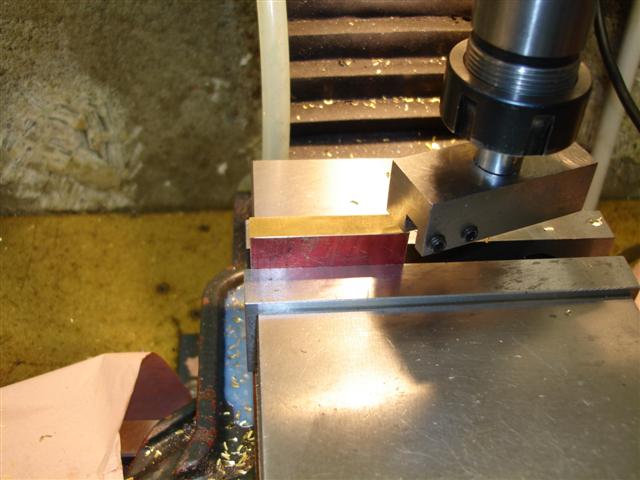

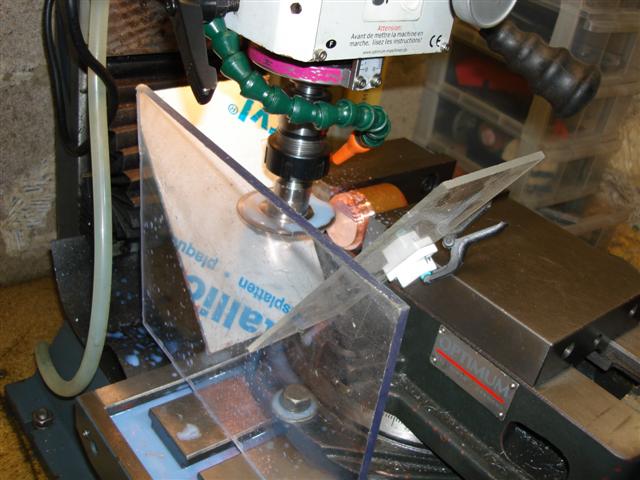

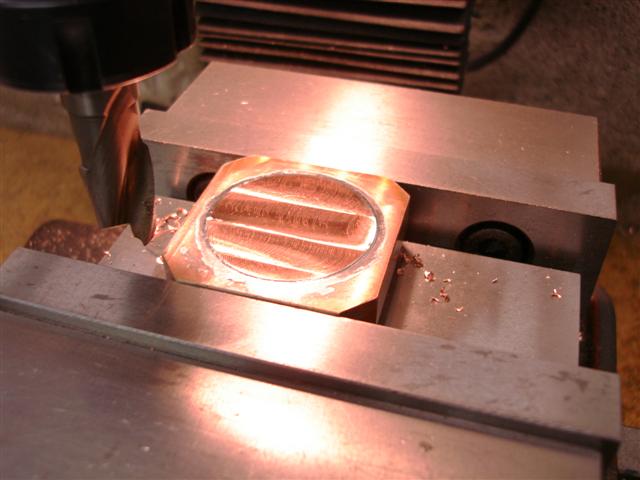

Fraisage en roulant



et une petite vidéo

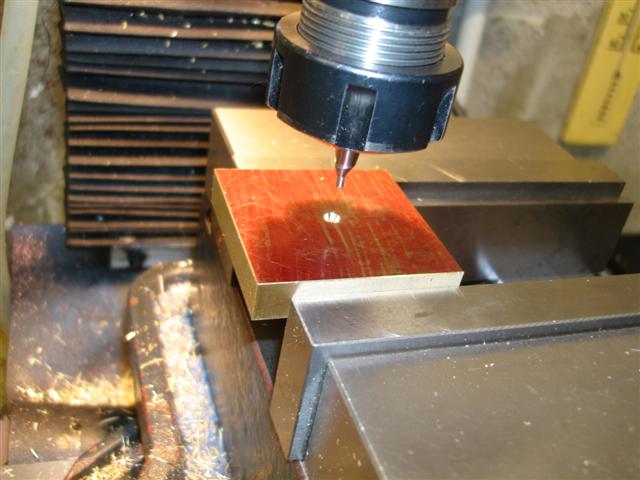

Je me sert de la pinnule pour trouver le centre de la pièce

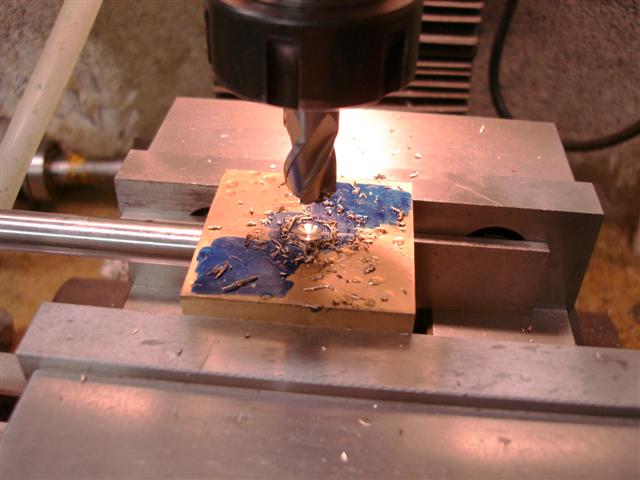

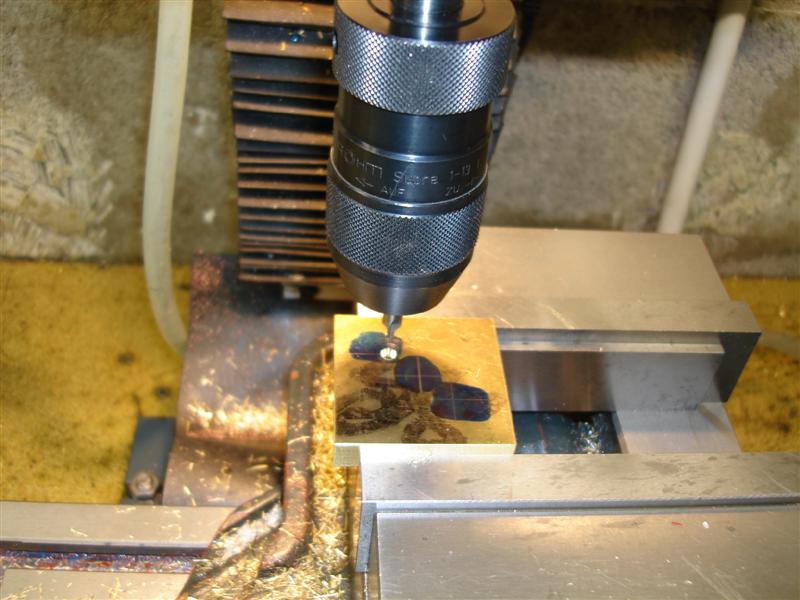

et je perce un avant trou de quelque mm de profondeur



Un montage bizarre?

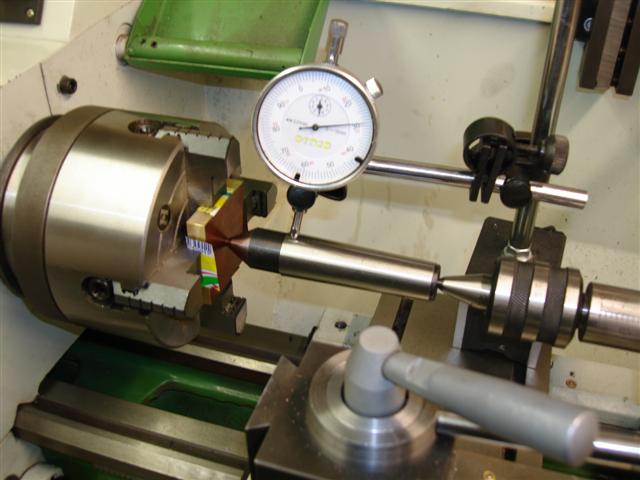

Explication: Je veux aléser ce bloc mais l'alésage doit être centré

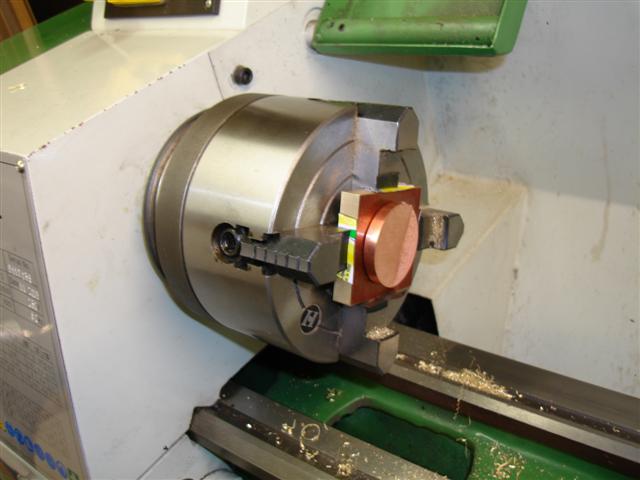

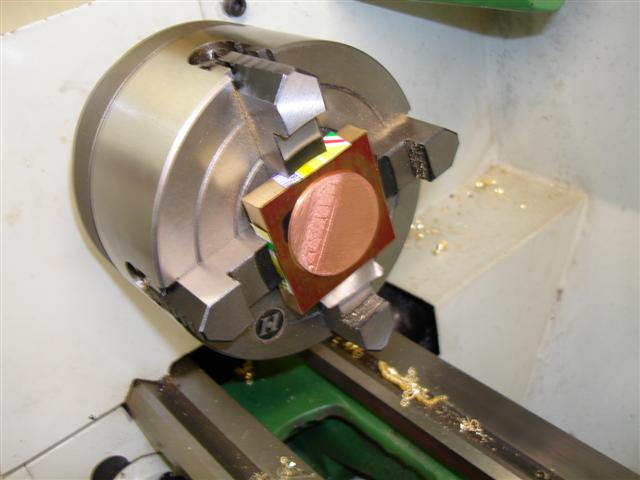

donc je place la pièce dans un mandrin 4 mors et je place une pointe
entre la pièce et la poupée mobile.

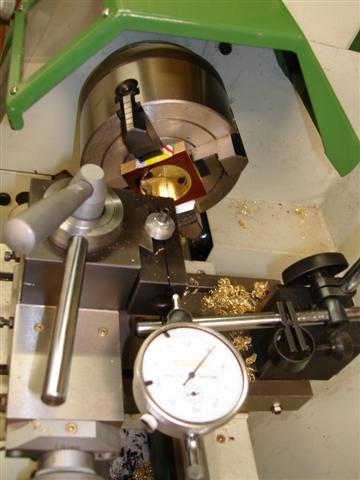

Je vient mettre un comparateur, je jongle avec les 4 mors pour que lorsque je tourne le mandrin (a la main)
l'aiguille du comparateur ne bouge que de très peu ici environ 5/100e



Je perce avec une fraise

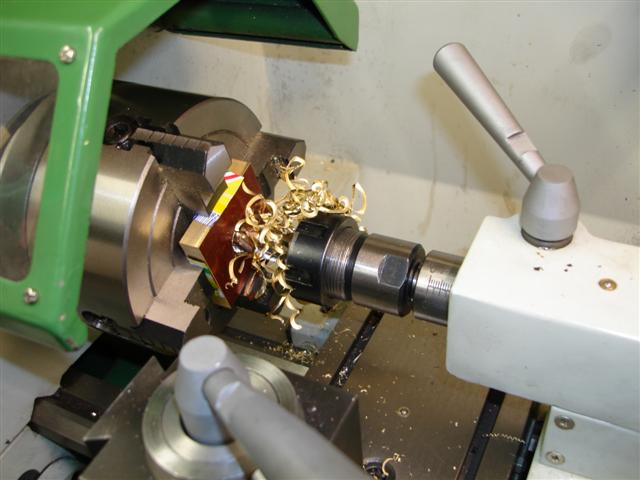

Et j'alèse avec un outil à aléser

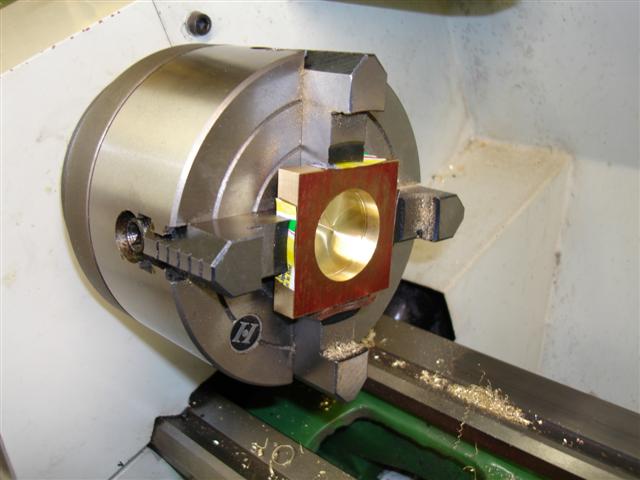

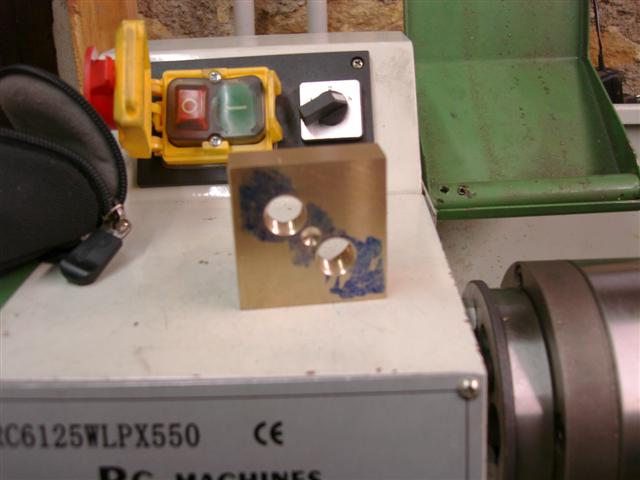

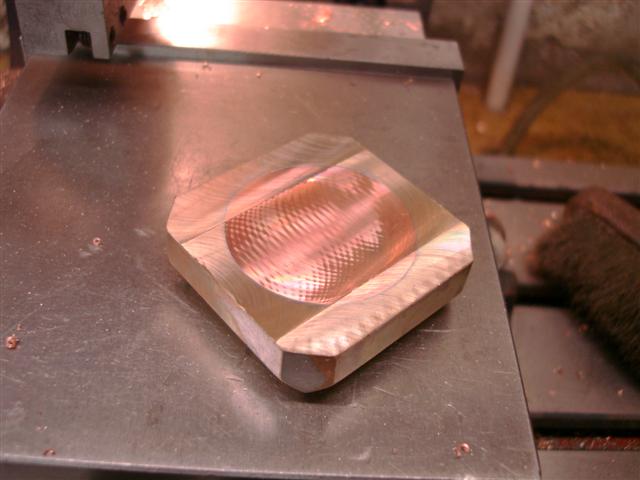

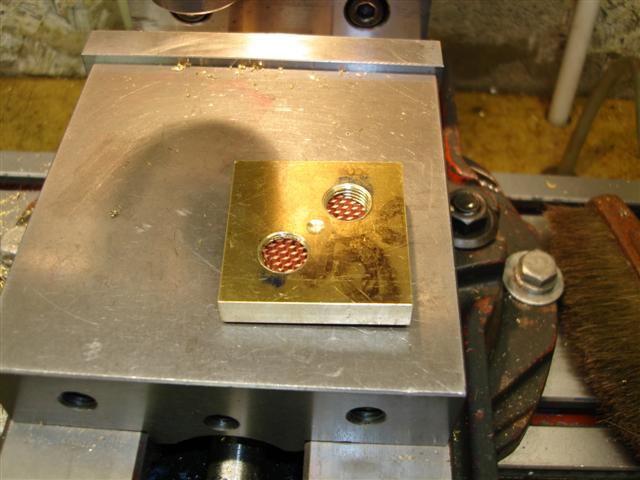

Voila le résultat



ça rentre pile poil



je place un comparateur avec une prés-charge de 4mm
ensuite j'alèse jusqu'à la valeur souhaitée (je m'entraine à être précis)



Impeccable!

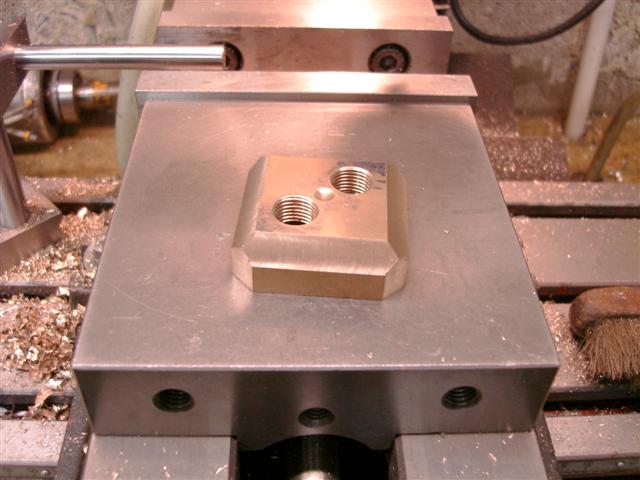

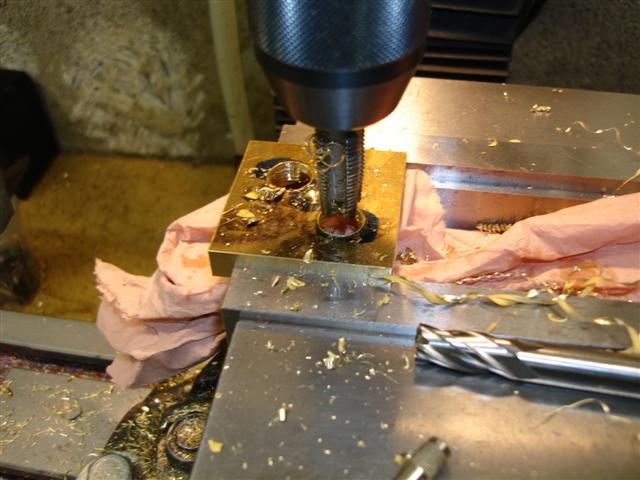

je perce et taraude l'emplacement des raccords

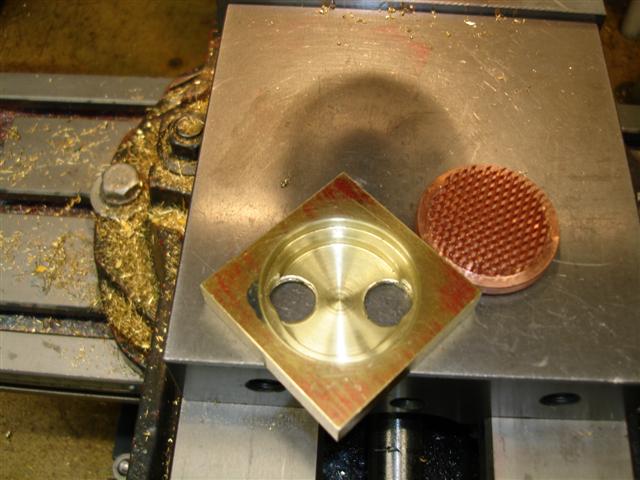

voila l'assemblage



et une photo de l'intérieur



comme le couvercle ne me plaisait pas
j'ai rechercher un bloc de laiton (en vain)
donc je me suis rabattu sur une chute de bronze

voila le coupable



que je découpe a la scie à ruban

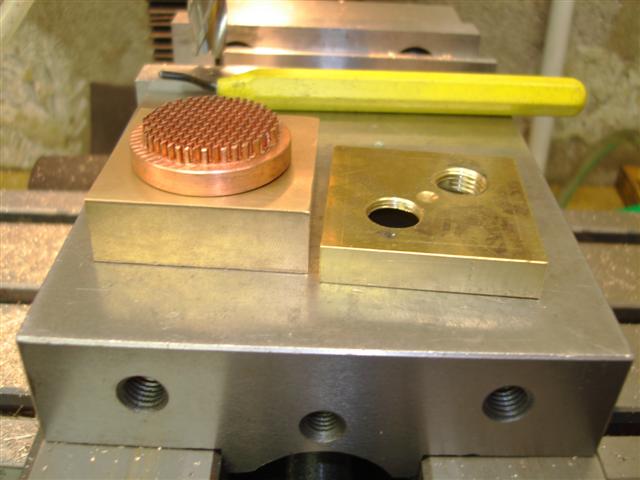

Et voici le reste

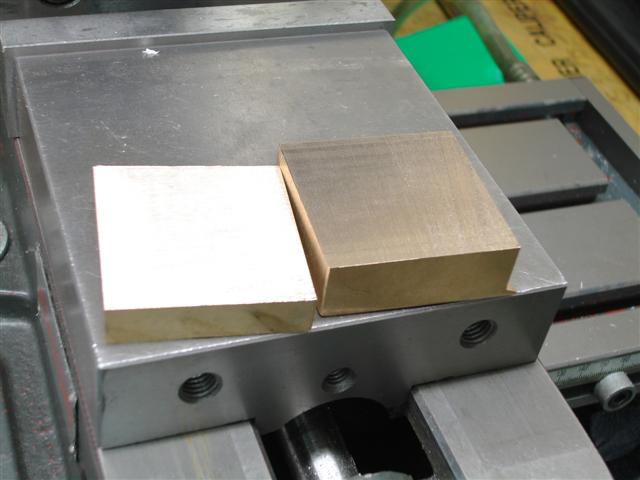

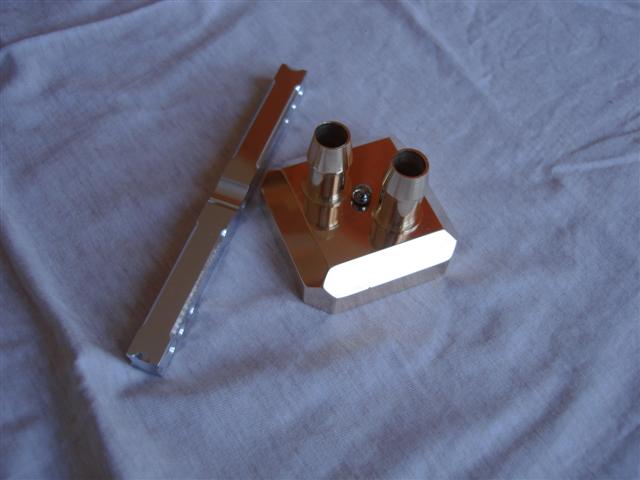

A gauche le nouveau couple a droite le couvercle qui partira à la benne

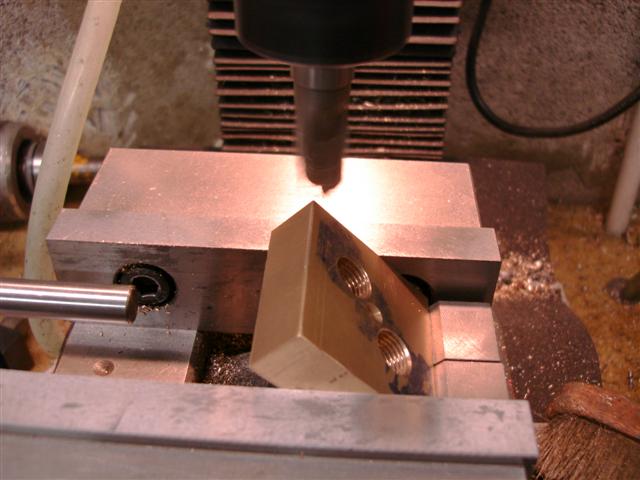

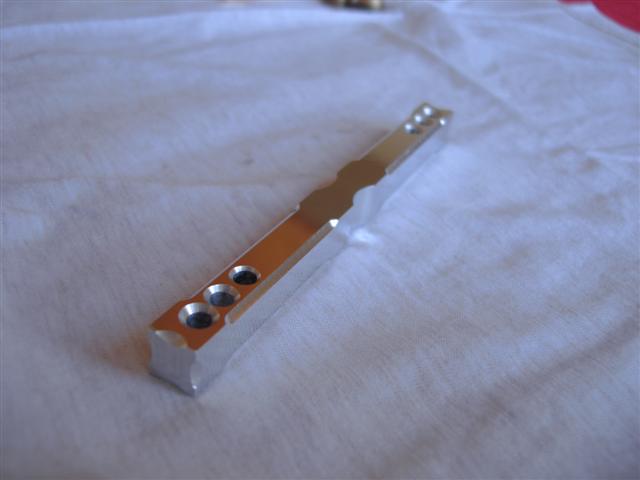

Perçage de l'appui central



Je vous passe les photo de l'usinage ce sont les mêmes que pour l'autre couvercle voici donc le résultat

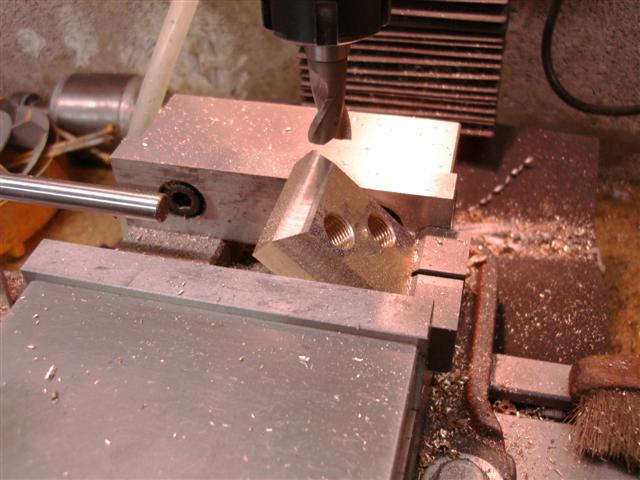

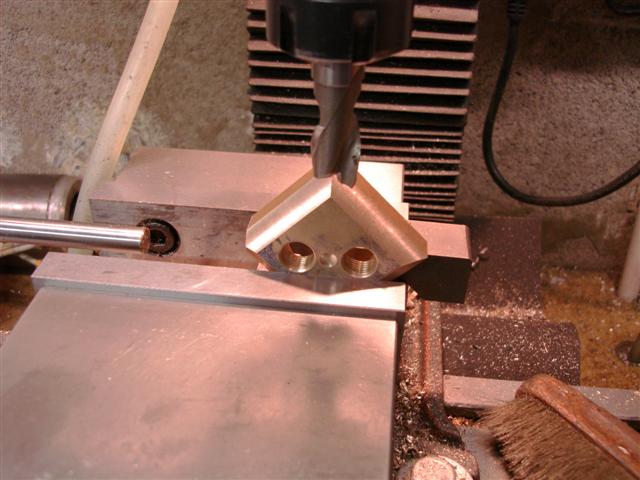

Le bloc me paraissait trop mastoc donc usinage de quelques angles







et voila!

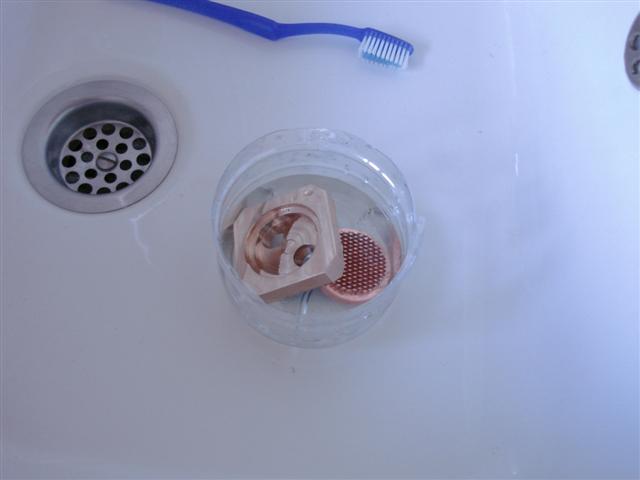

petit nettoyage avant brasage

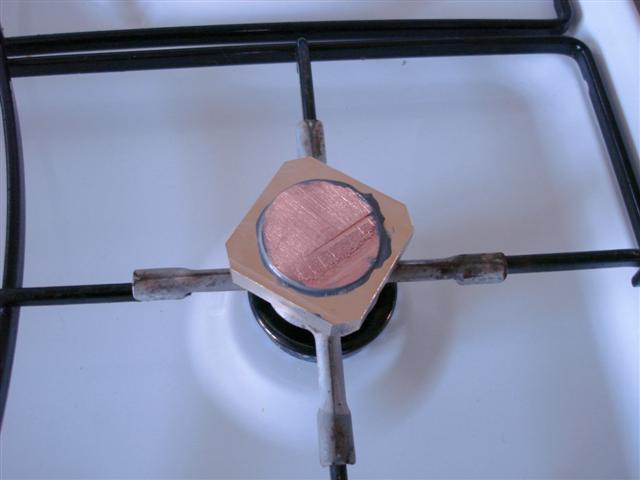

et ma source de chaleur





je réusine la base en dégrossissant

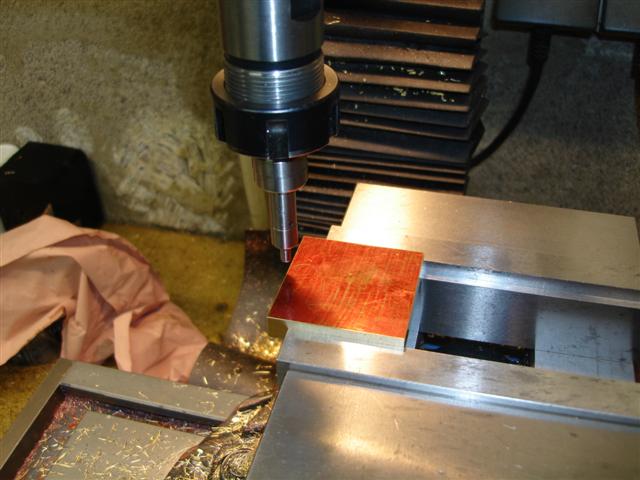

Et je termine avec le fly cutter

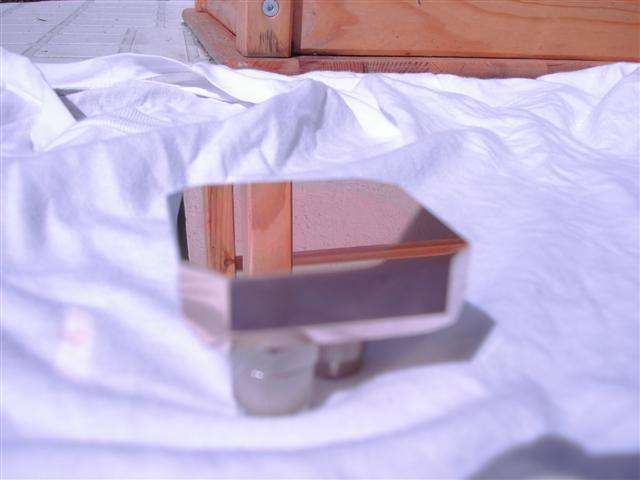

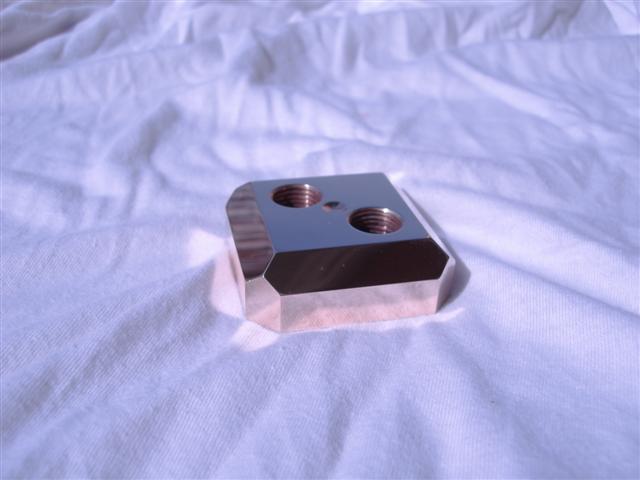

Ponçage et polissage et voici le résultat



la base

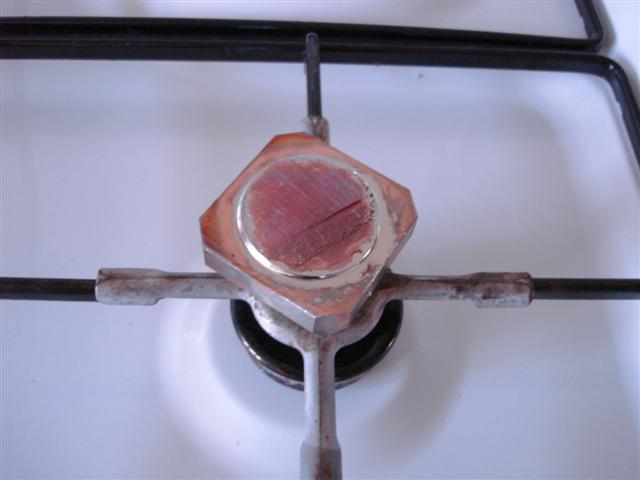

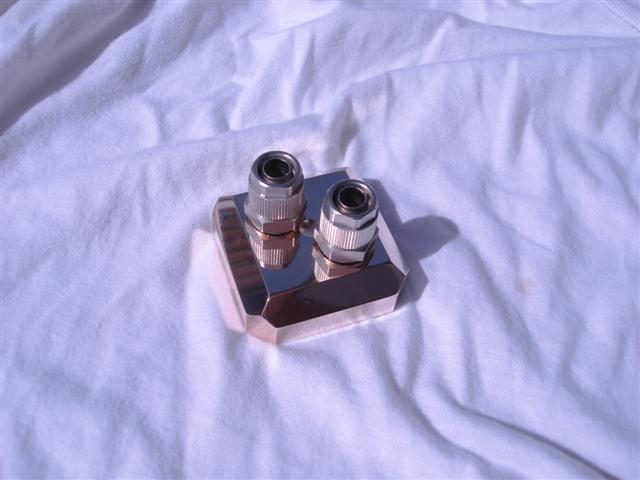

Et une photo avec les raccord (qui ne sont pas définitifs)

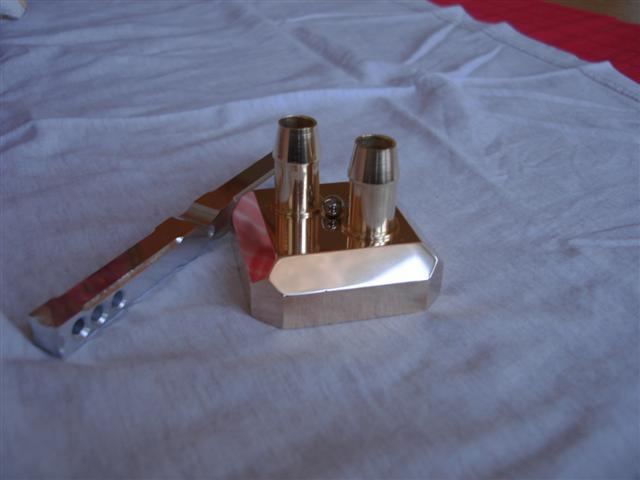

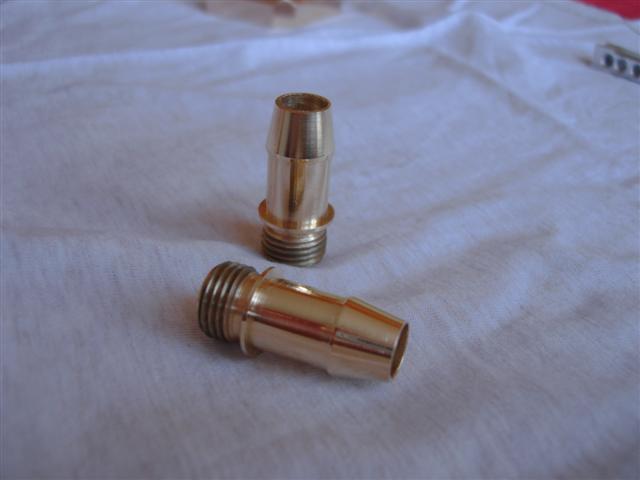

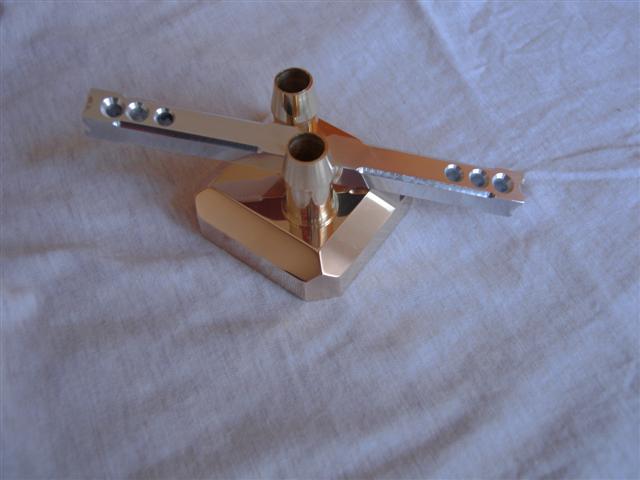

et bien voila les définitifs (fait maison je précise)



Une fixation simplissime pour socket A, 775, et 939





l'appuis central est une bille de 6mm





Voila merci de m'avoir lu

Pierre
