Voici une fraise à plaquettes Ø25 et 2 dents.

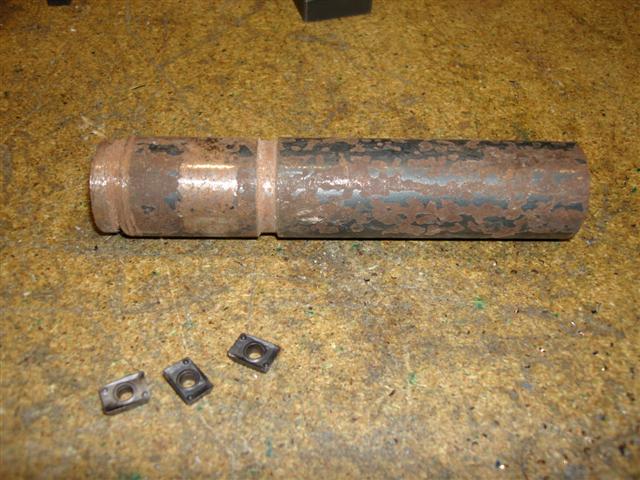

le brut que j'avais récupéré au bahut il y a environ 14 ans
(me suis dit que ça me servirai un jour)

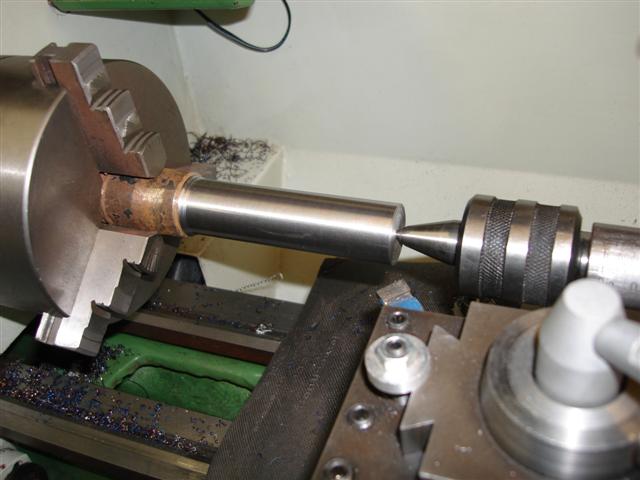

Usinage en montage mixte

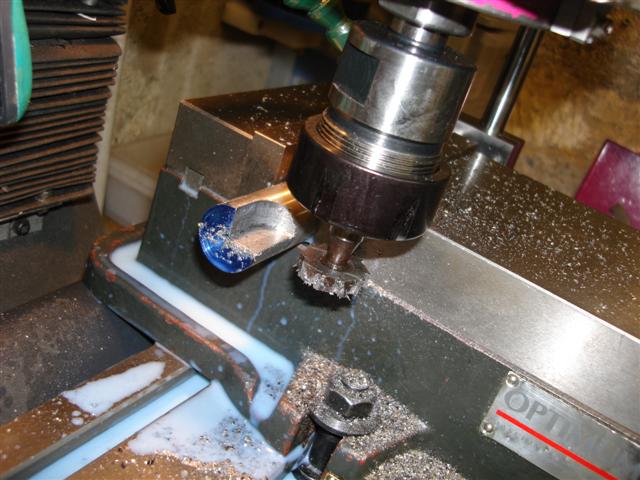

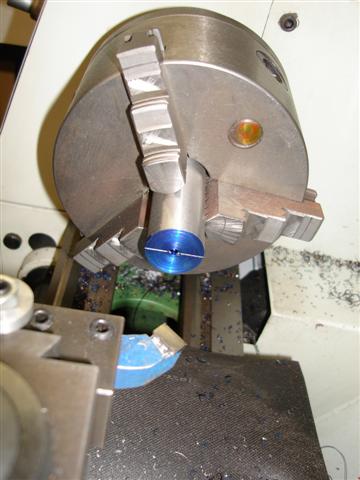

Je dresse la face et en profite pour tracer un axe bien droit

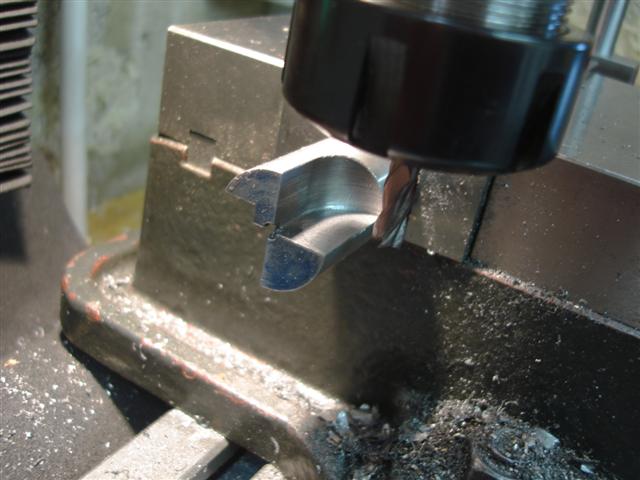

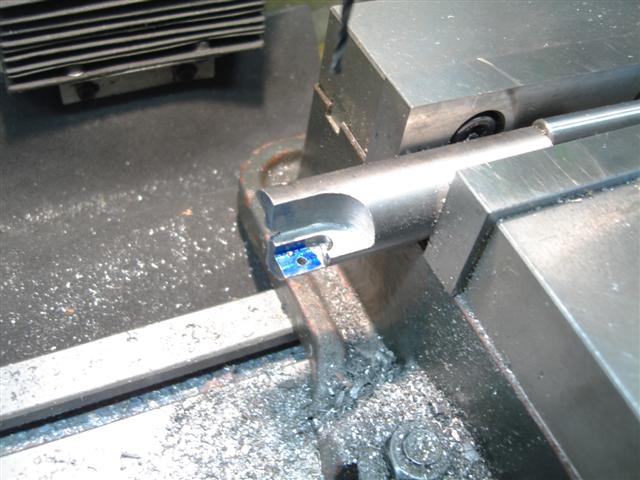

Usinage de la poche



et du plan qui supportera la plaquette

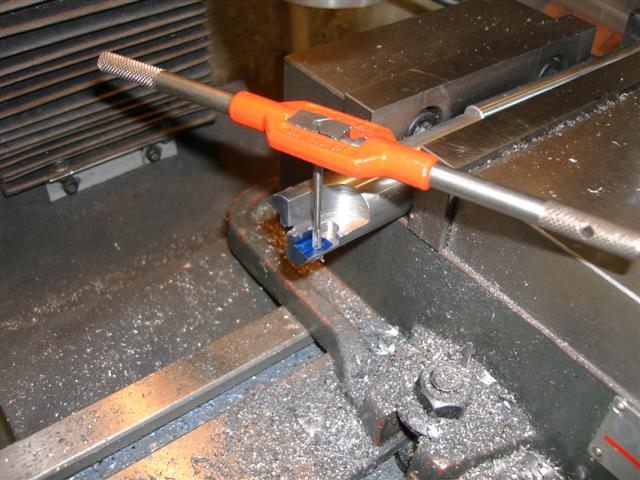

perçage et taraudage M3

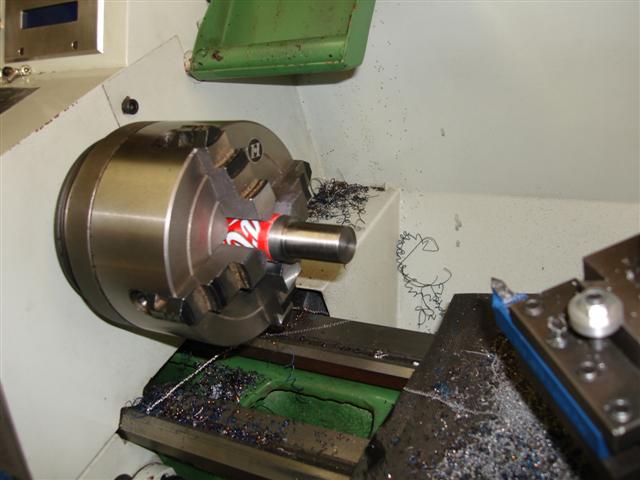

Je remonte la fraise dans le mandrin du tour et j'usine la queue

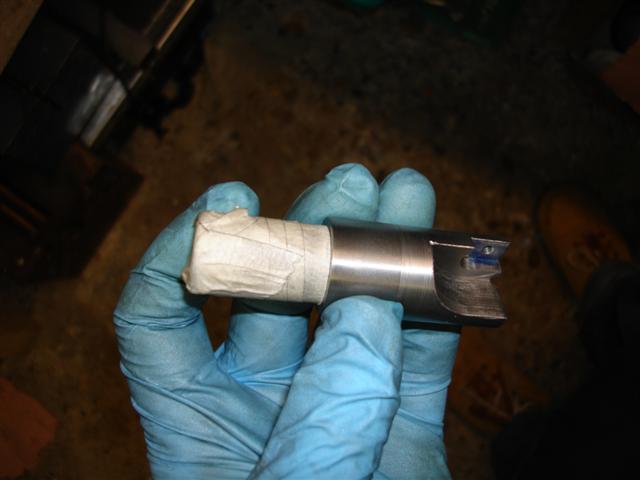

je cache la partie qui va resté brute d'usinage

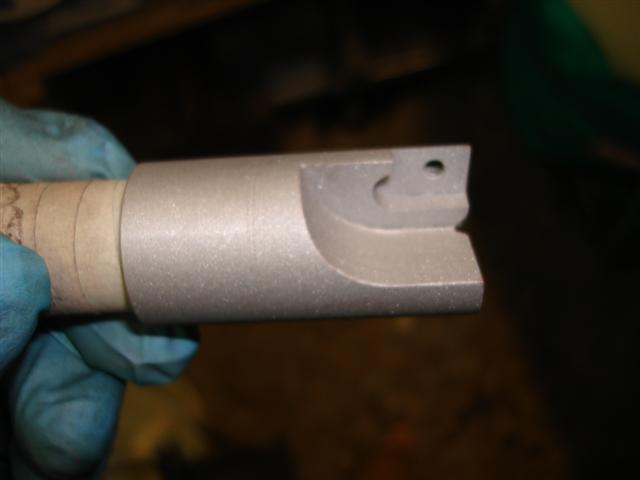

puis je sable

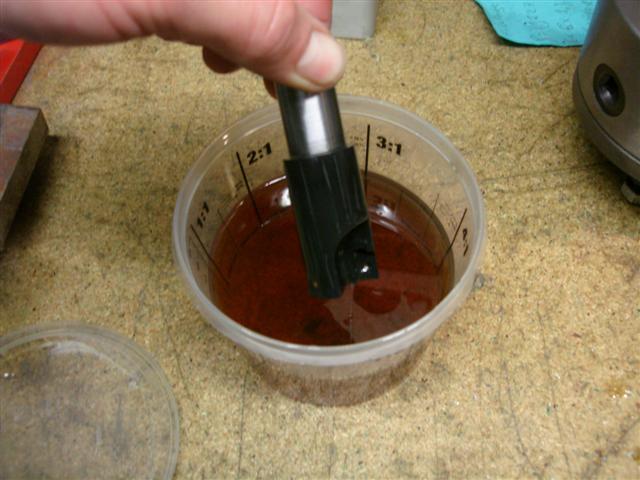

et après brunissage



Voila j'ai quand même modifié cette fraise depuis sa création,
j'ai viré environ 0.5mm sur le Ø brut car lors de passes un peu grosses en roulant,
 le corps de la fraise touchait la matière à usiner et depuis plus de soucis.
J'ai aussi ré-usiner le Ø de la queue

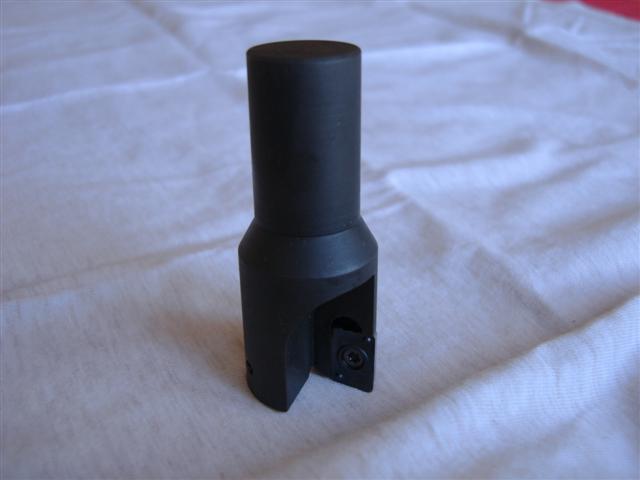

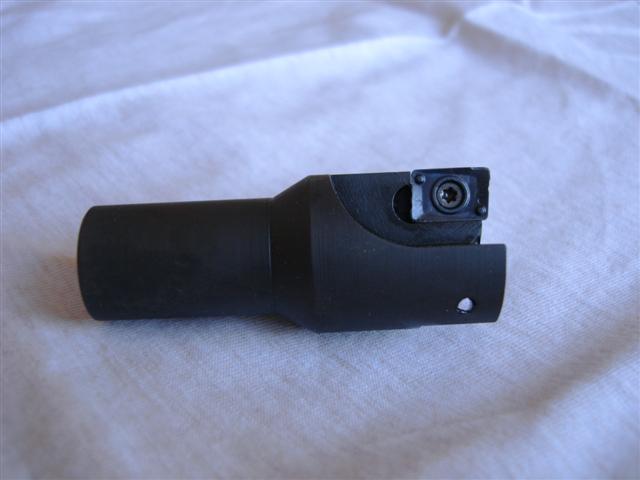

voila les dernières photos de ma fraise à plaquettes





Merci de m'avoir lu
