Un petit article sur ma poupée, pas celle qui fait non non non noooon!
Mais celle de mon tour, j'ai remarqué qu'au fil du temps, lors de mes perçages,
la poupée reculait toujours un peu et qu'en fonction de la matière à percer elle pouvait glisser jusque 10mm,
le phénomène est présent depuis l'achat, mais je m'y suis habitué.

En cet après midi du 30/12 j'effectuais un perçage D10 dans un acier qui va bien et
la poupée glissait sur le banc comme d'habitude,
j'ai donc resserré un peu l'écrou du dessous je re-bloque et là clac! Le levier de serrage était dans le vide.
J'ai du mettre en butée la poupée avec des cales car sinon impossible de terminer le travail!

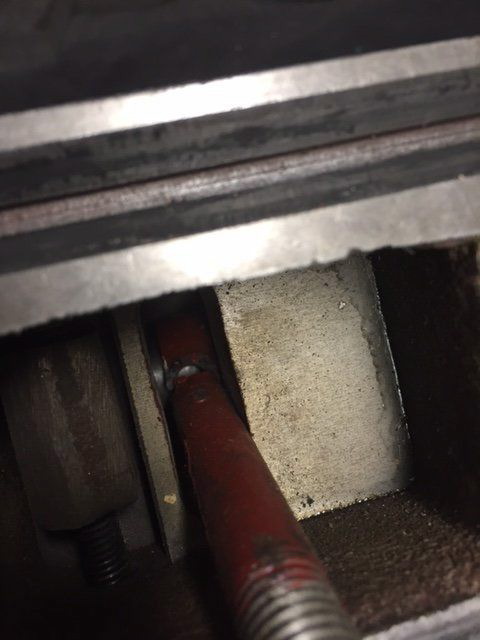

Je démonte tout ce beau monde et m'aperçois que la tige de tirée est cassée

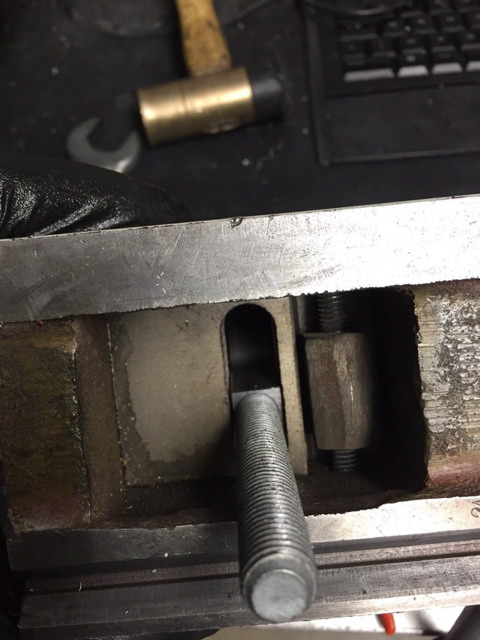

et je m'aperçois aussi que la semelle qui appuie sous le banc ne porte que sur une partie.

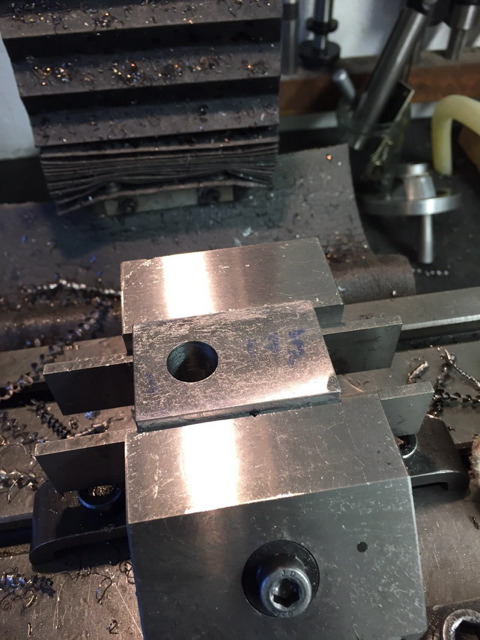

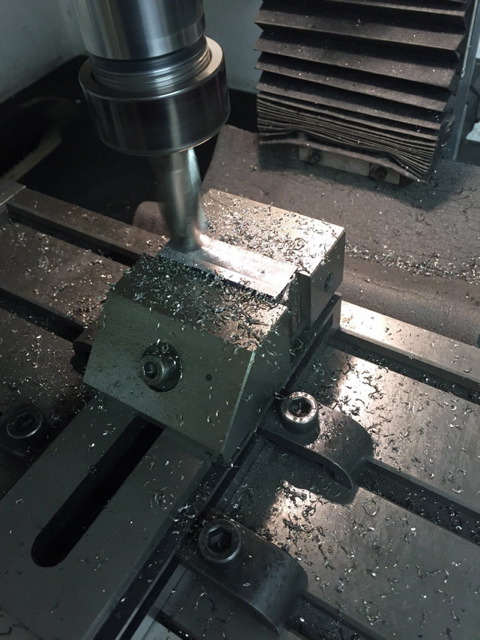

donc première modification, usinage de cette semelle

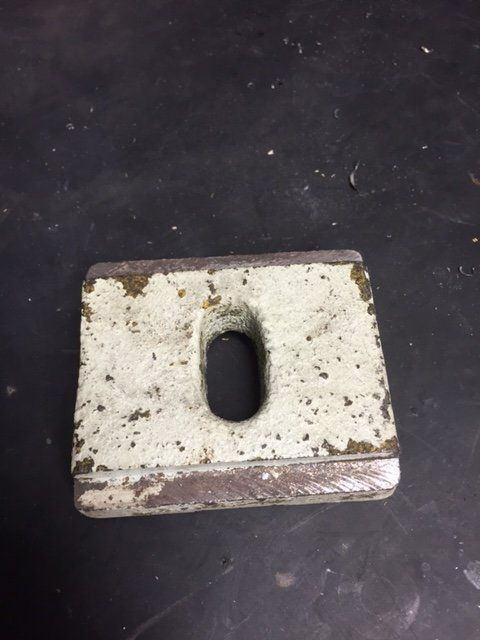

dessous

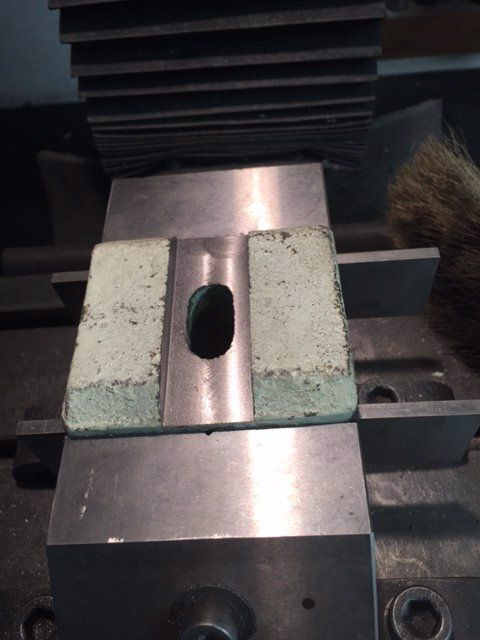

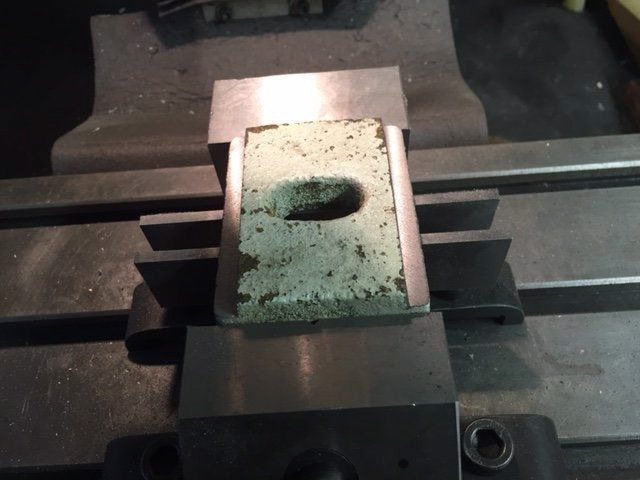

et dessus

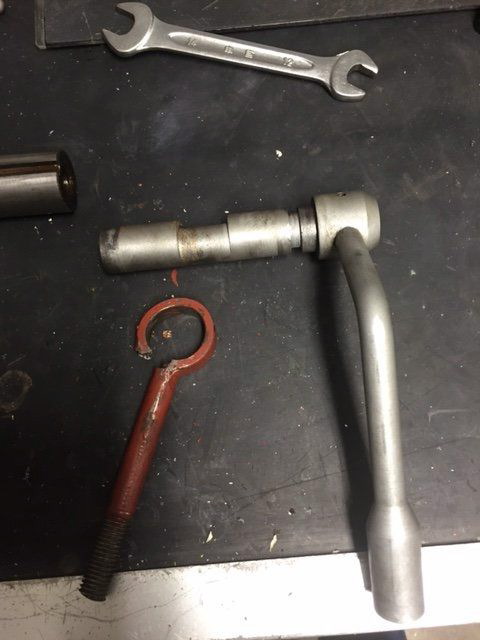

Voila le tirant cassé, à première vue l'alésage est vissé sur la tige (filetage M8) puis soudé et meulé.

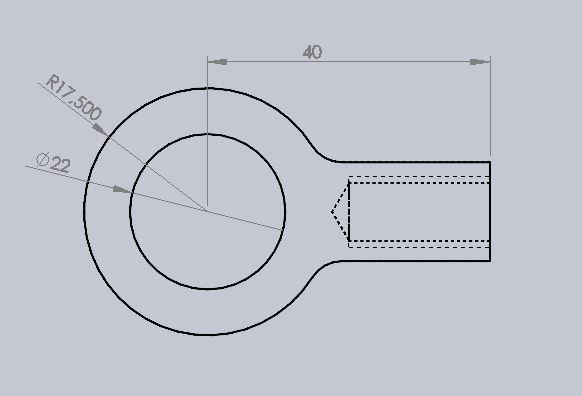

Je voulais refaire une pièce complète monobloc en partant d'un morceau de rond de 30mm
puis usiner la partie cylindrique au diamètre 14, puis faire le filetage M12 et enfin
terminer à la fraiseuse pour l'alésage.
Ça risque de faire un bon paquet de copeaux...

Après quelques renseignements pris sur Usinages, je me suis lancé dans cette fabrication
le tirant sera une vis M14 ré-usinée à M10

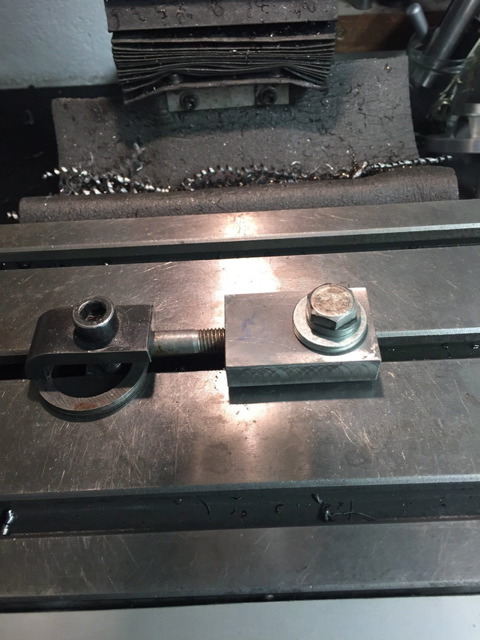

mise au cote d'un bloc d'acier

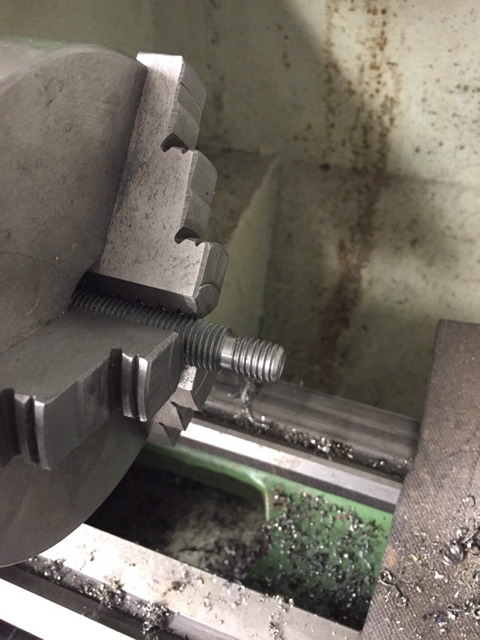

Tournage et filetage en M10

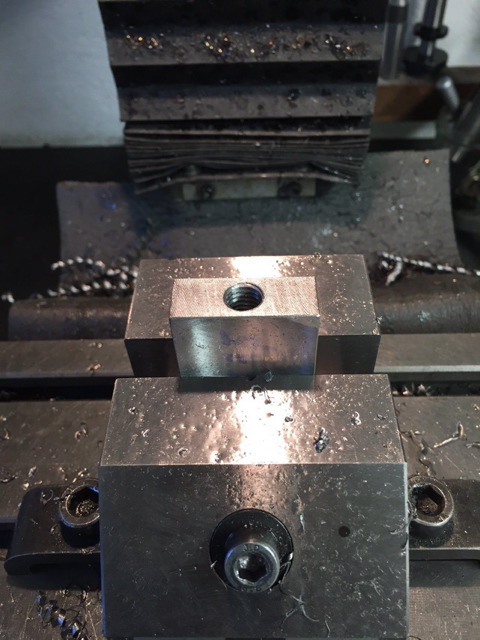

alésage

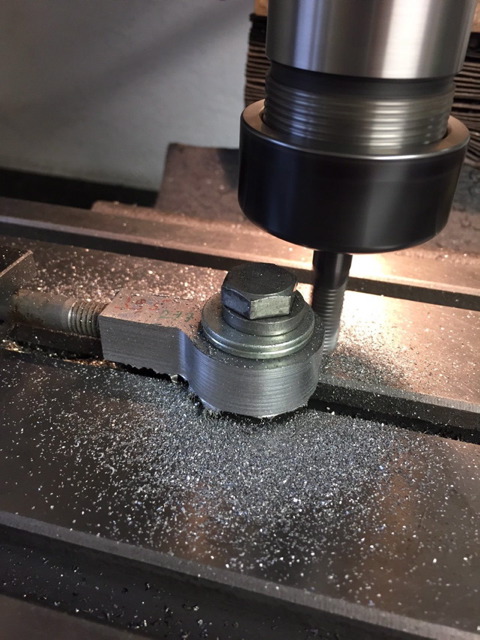

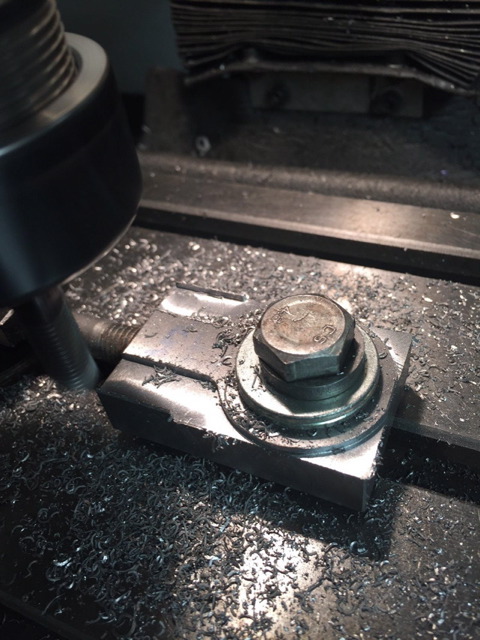

Fixation de la pièce et contournage à la CNC






Usinage de la vis en M10

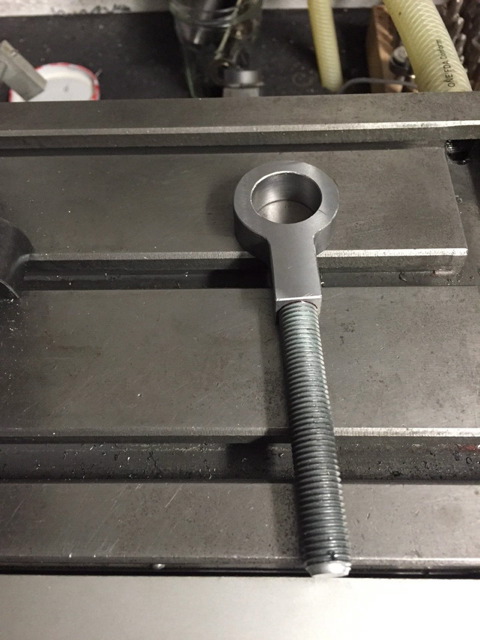

Un peu de Loctite rouge et voila la pièce terminée



et la même photo que la première mais cette fois ci réparée!



Merci de m'avoir lu

Pierre
