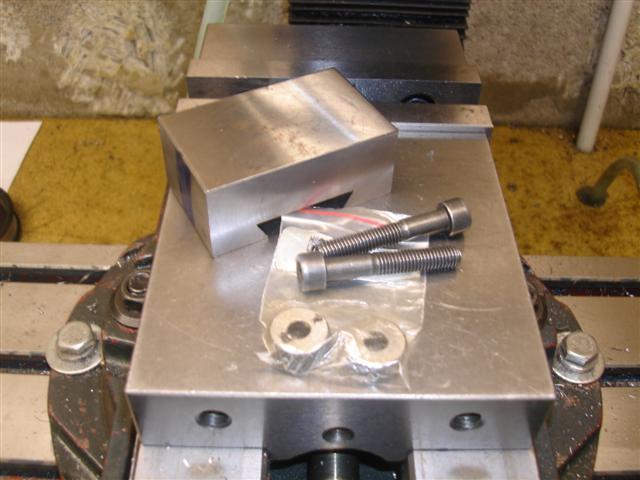

Voici la modification du support

Les coupables

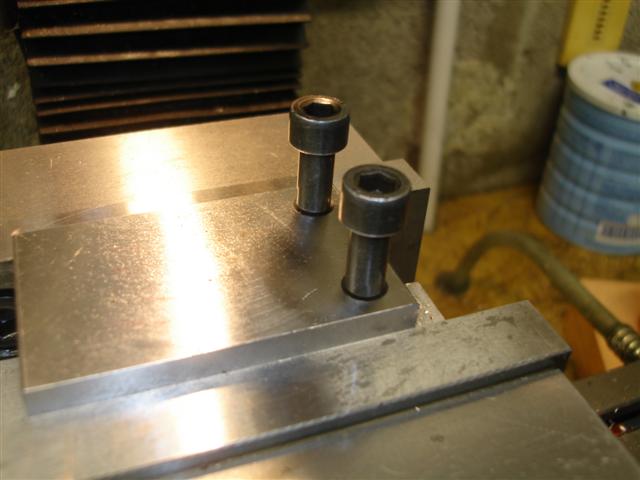

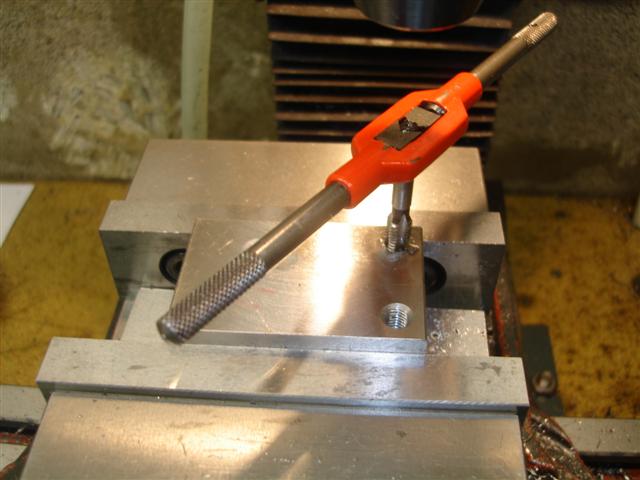

Taraudage des trous de fixe



J'aime le résultat avec un chanfrein

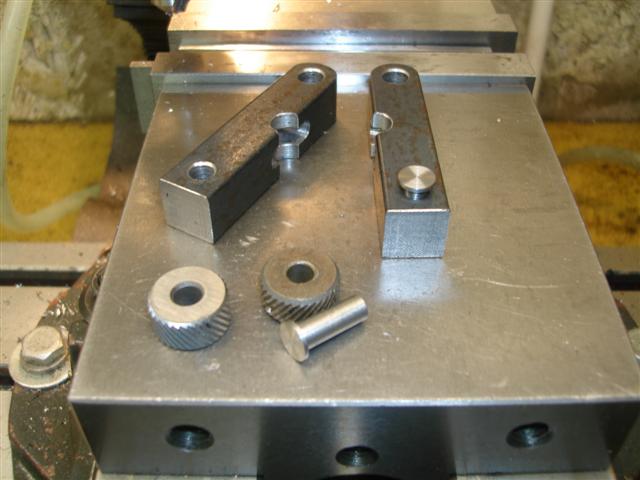

J'ai usiné les 2 axes puis j'ai affiné la cote avec une bande de toile émeri



Pour arrondir les angles je me suis servit d'une branche comme support



le souci il y a du jeux car le trou fait 6.4mm et le Ø de la vis 6mm j'ai du combler le vide avec ceci

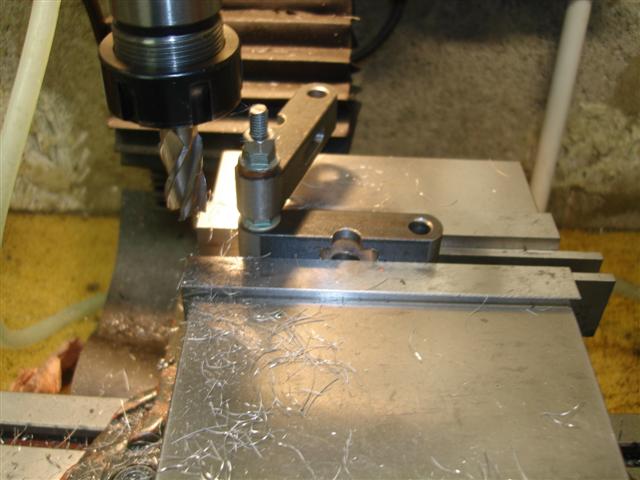

pour réaliser un usinage sans jeu

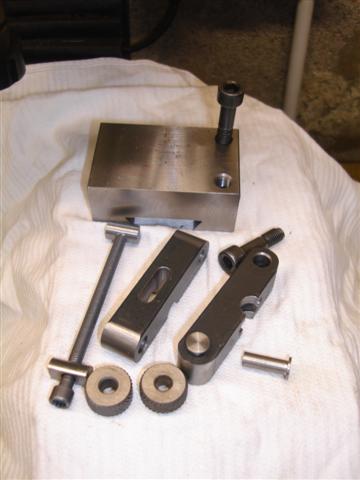

ça commence à prendre forme.



Voici la mise en place des bras.

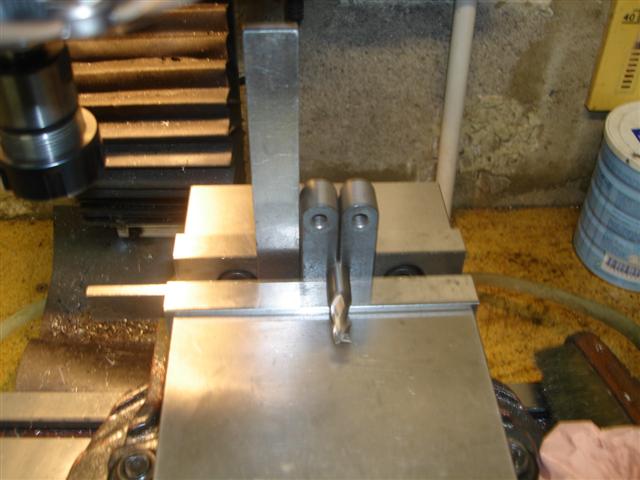

Je me suis servit du trou central pour que les 2 bras soit à la même hauteur
et une équerre pour qu'il soient bien à 90°

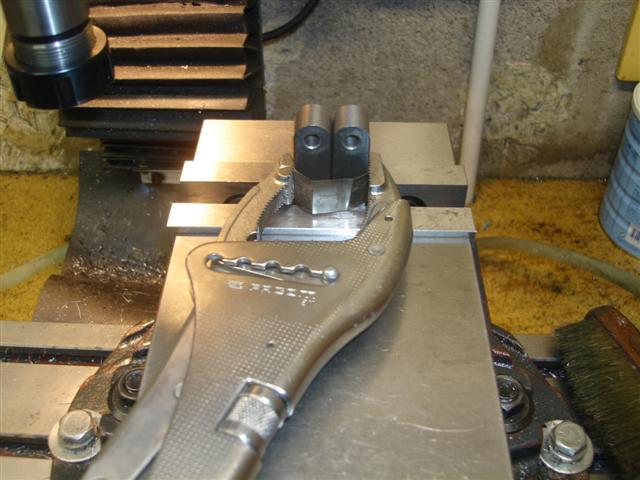

j'ai ensuite retiré la fraise et bloqué avec la pince étaux les 2 bras

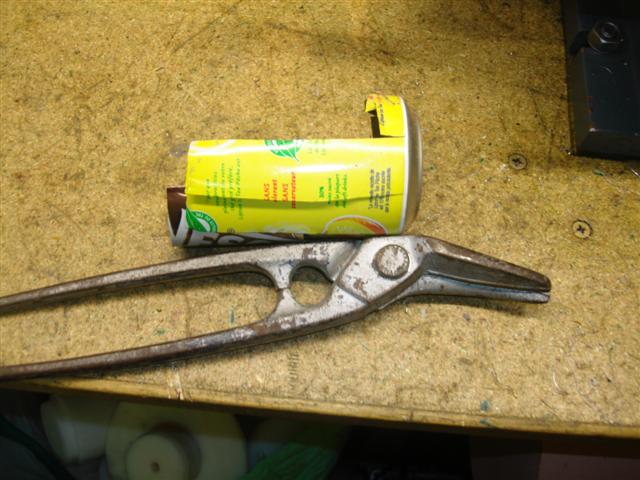

(avec une feuille de canette pour éviter de laisser les empreintes)

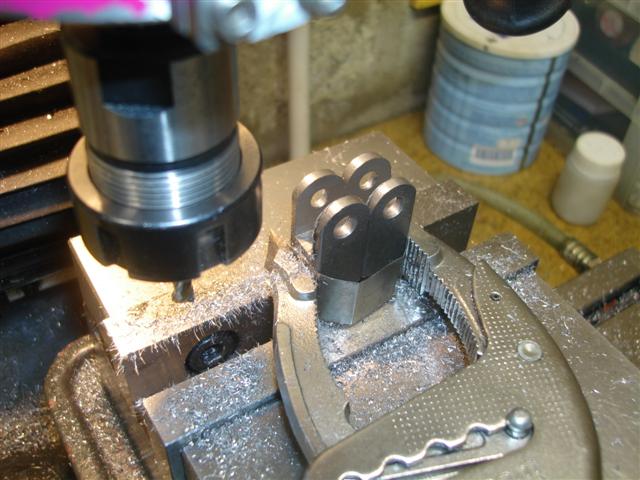

Le fraisage des bras

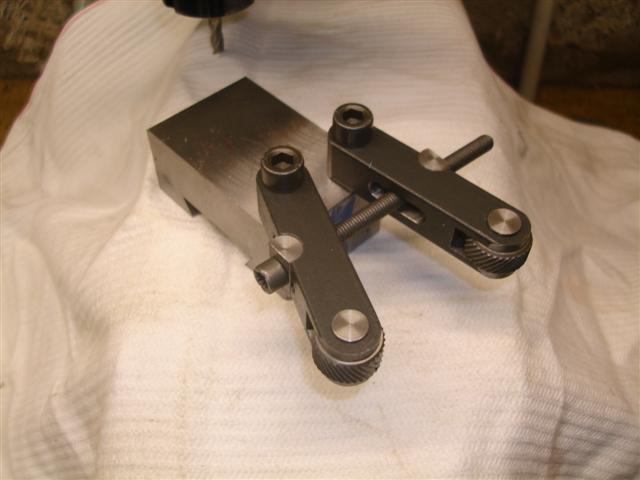

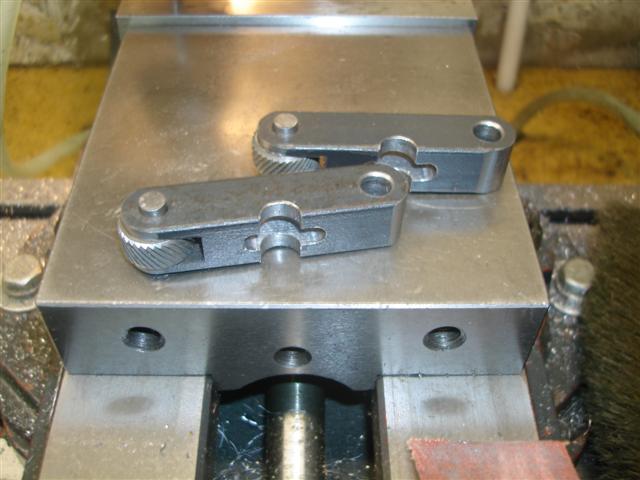

les voila avec les molettes dessus

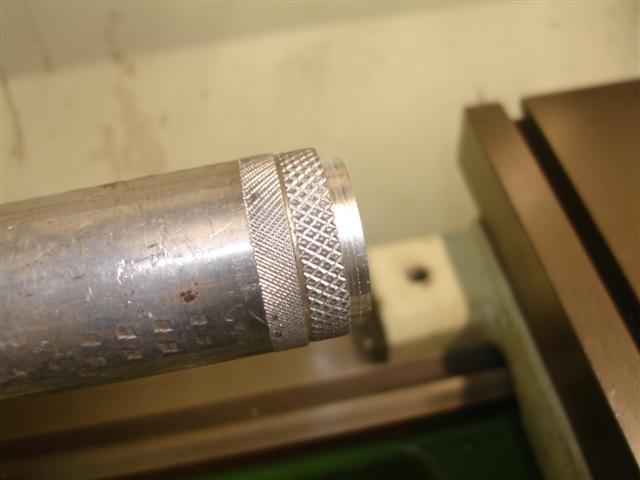

Un test vite fait car je suis trop curieux



Et voila



Suite =>
