Voici une réalisation qui me facilitera la vie
quand je modifie des raccords en laiton pour mettre sur mes waterblocs.
Donc assez court car j'ai pas besoin de plus

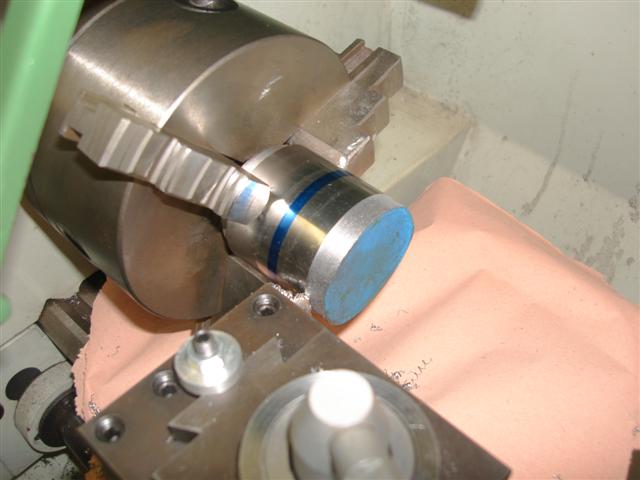

Un morceau d'acier

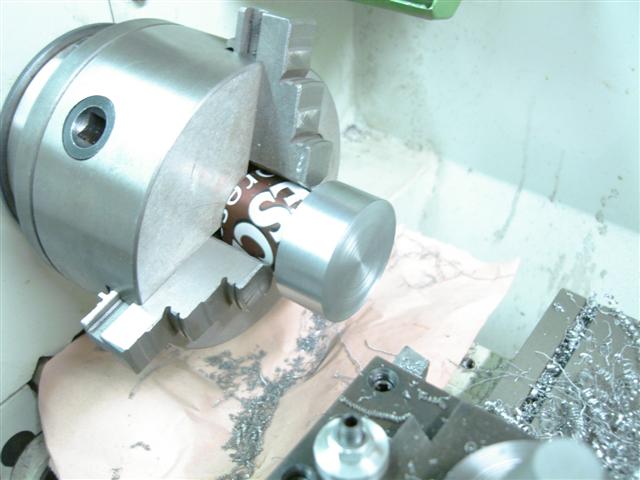

En dressant la face avec l'outil à tronçonner j'ai un beau résultat bizarre...

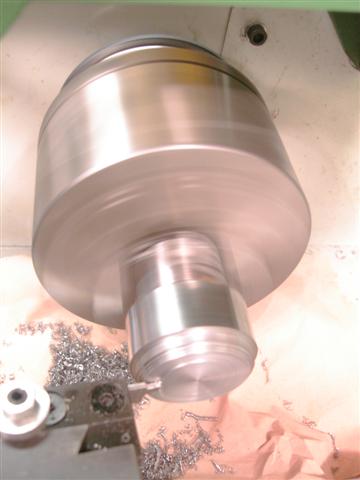

Première ébauche terminée

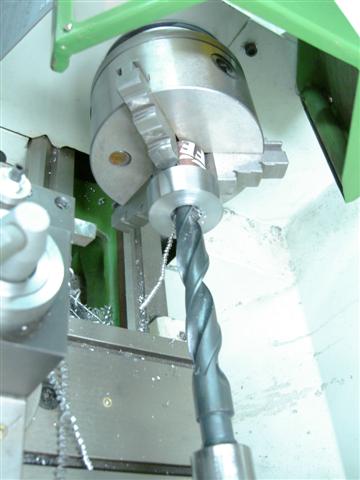

Perçage à 20mm

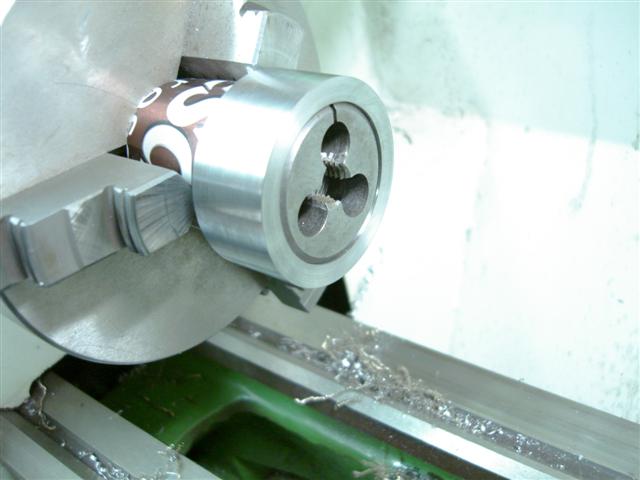

Alésage et essais avec une filière génial ça passe

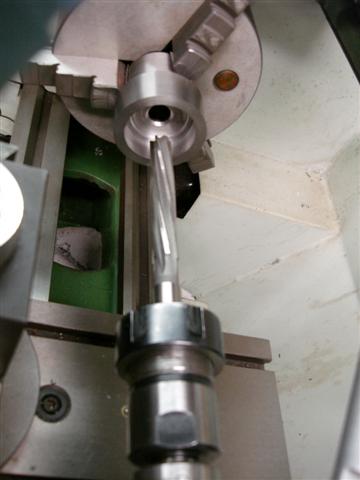

Alésage avec un alésoir

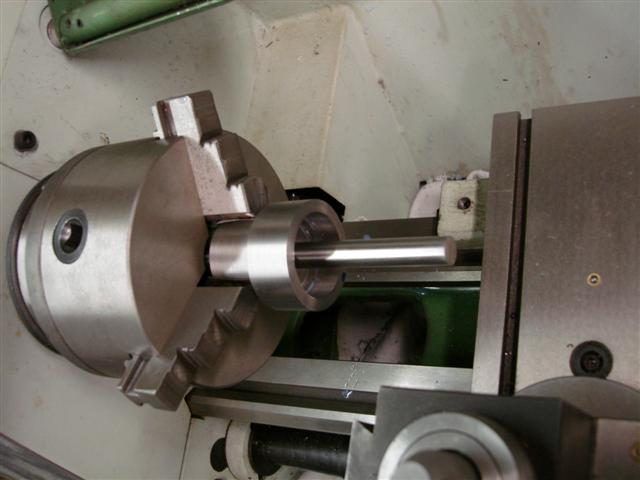

La barre de 12mm passe tip top

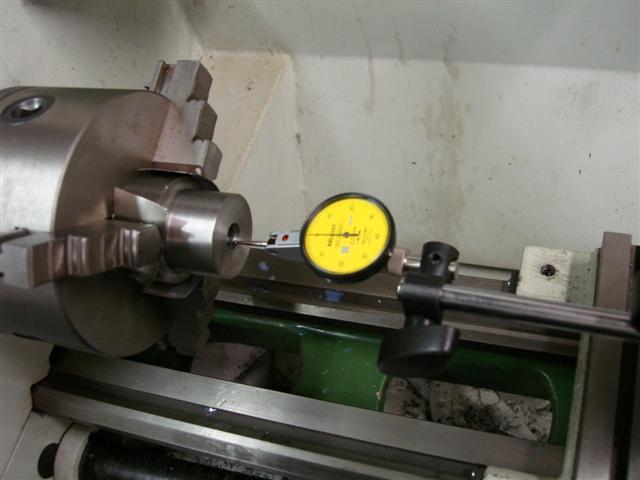

je retourne la pièce et contrôle la concentricité à 3 endroits
c'est bon je peu aléser tranquillement

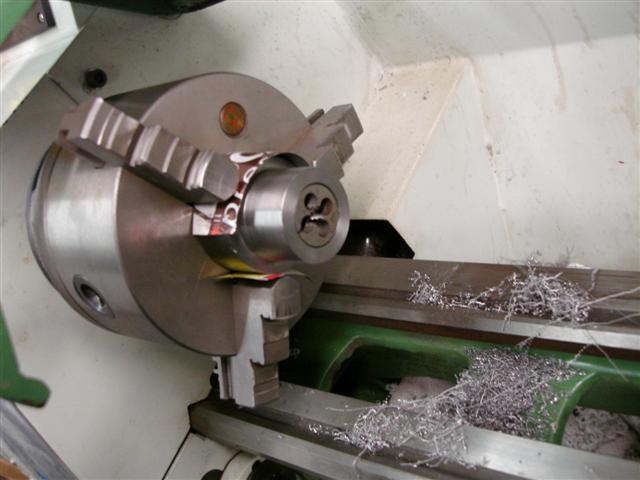

et avec le petit modèle de filière

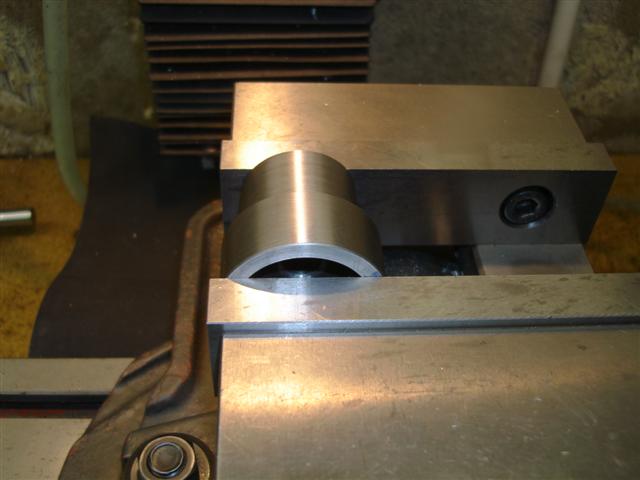

Je bride dans l'étau de la fraiseuse

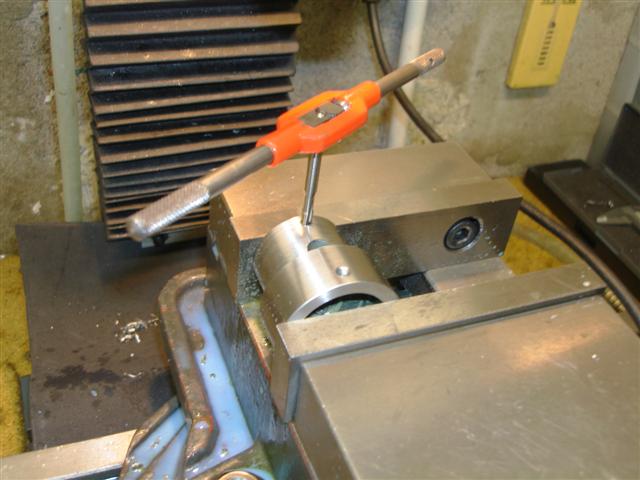

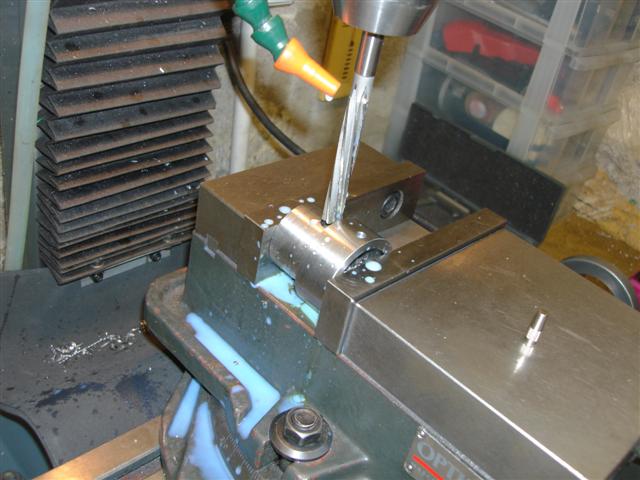

Alésage et taraudage des différents trous

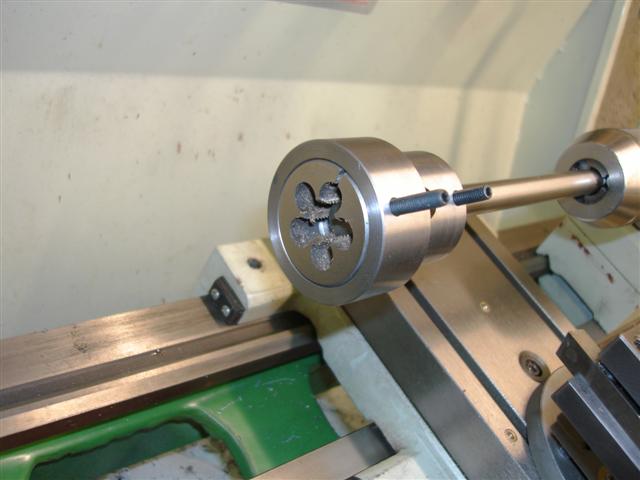

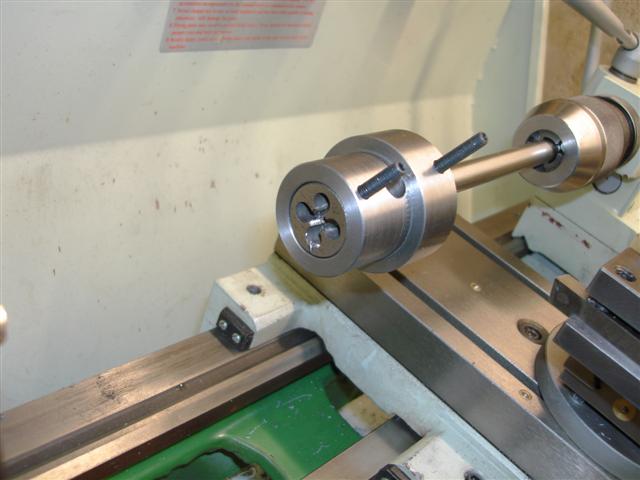

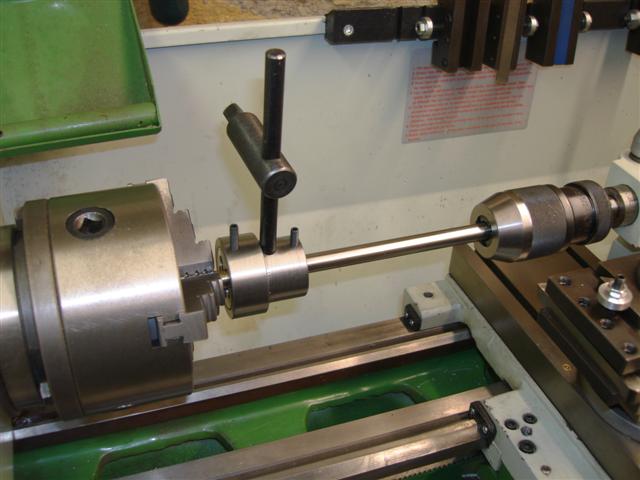

Voila monté sur le tour avec un barreau HSS en guise de guide et la clé de service du mandrin pour levier

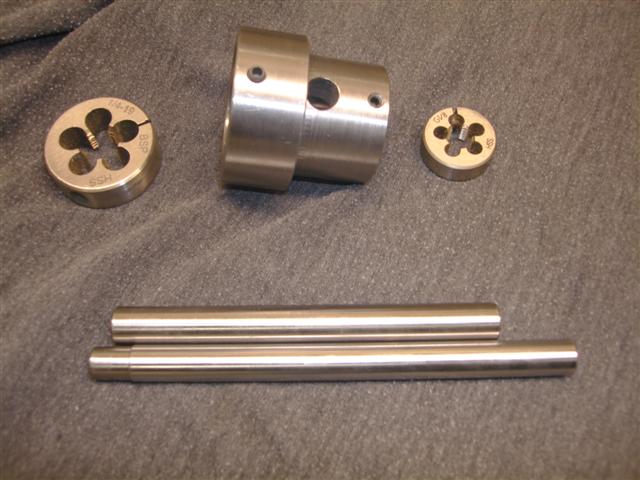

Gros et petit à la fois

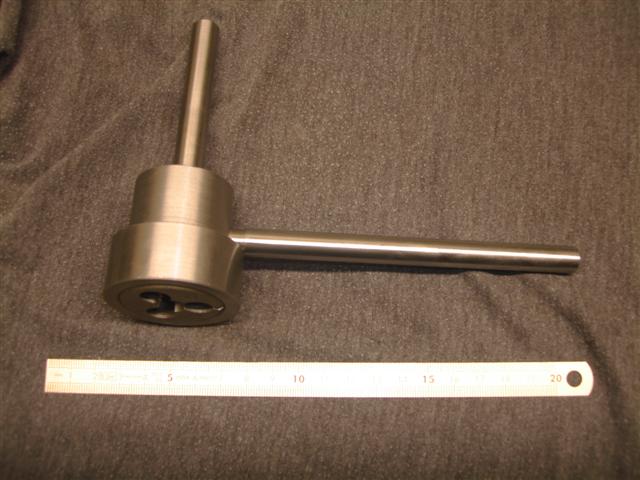

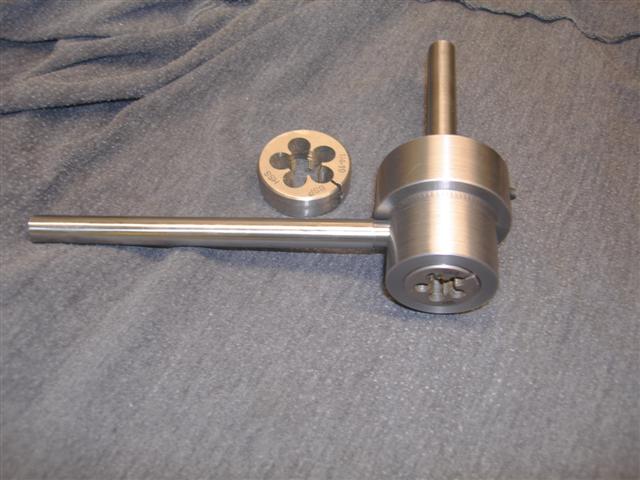

Le voici terminé







Merci de m'avoir lu

Pierre
