J'ai acheté un lot de plaquettes SNMG et je me suis donc décidé à fabriquer un outil
ben c'est raté sur toute la ligne!

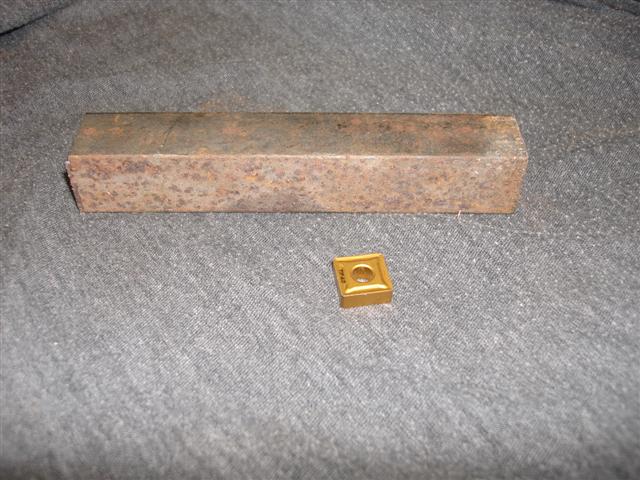

Les coupables!



Premier soucis, c'est avec les moyens dont je dispose,

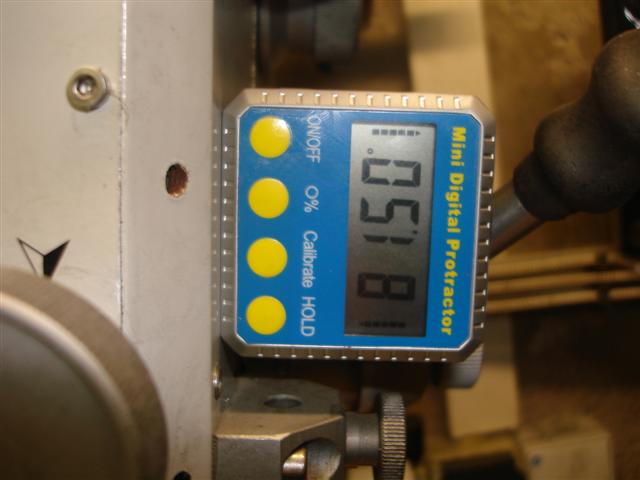

 que j'essaye d'incliner le barreau de 6° sur 2 axes


j'ai cru qu'en inclinant la tête de la fraiseuse

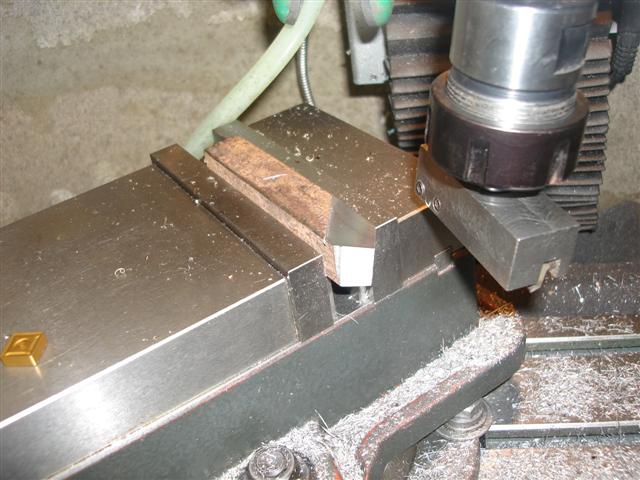

ça aurais pu marcher comme le montre ces photos

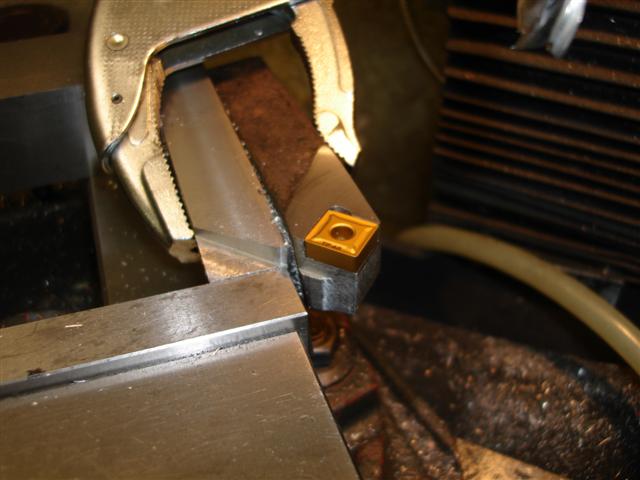

et non car lorsque j'ai fraisé l'évidement de la plaquette,
je me suis retrouver avec ce résultat.



Bref je ne laisse pas tomber
 je trouve cette façon de brider ma pièce avec la tête de la fraiseuse à 0°.

Donc le barreau incliné de 6° sur le support
et le support incliné de 6° dans l'étau lui même tourné de 45° et là tip top



je termine mes usinages, et je teste
et là une vrai catastrophe

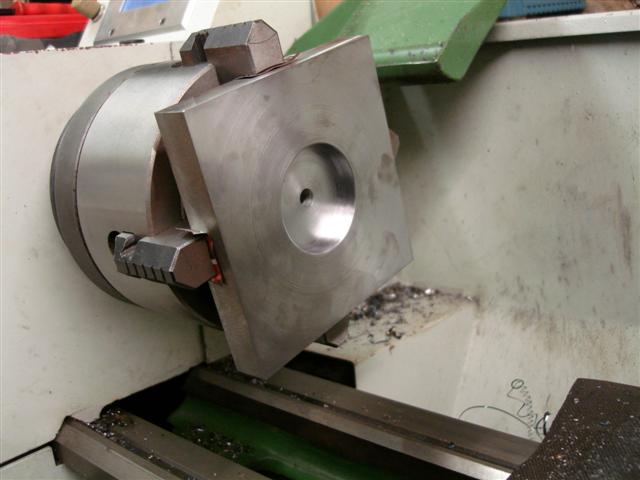

ça vibre de partout l'état de surface et déplorable sur des pièces de taille adaptées à mon tour.

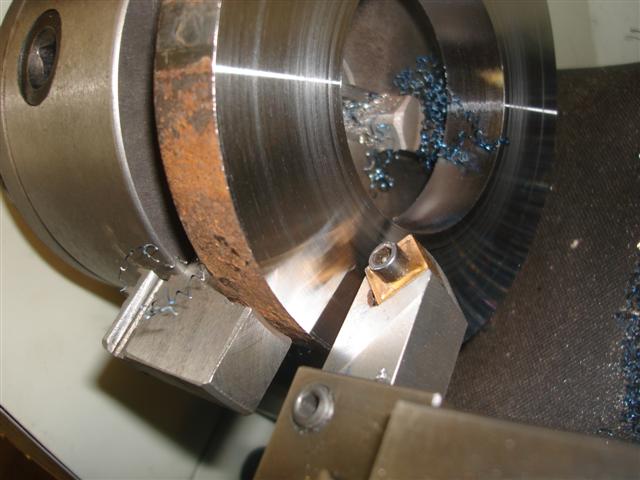

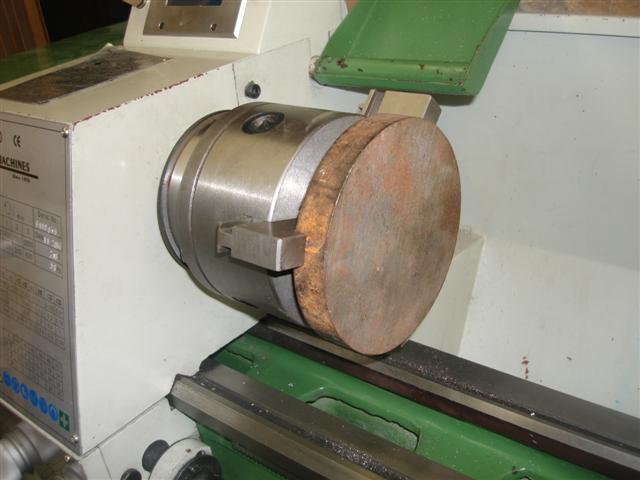

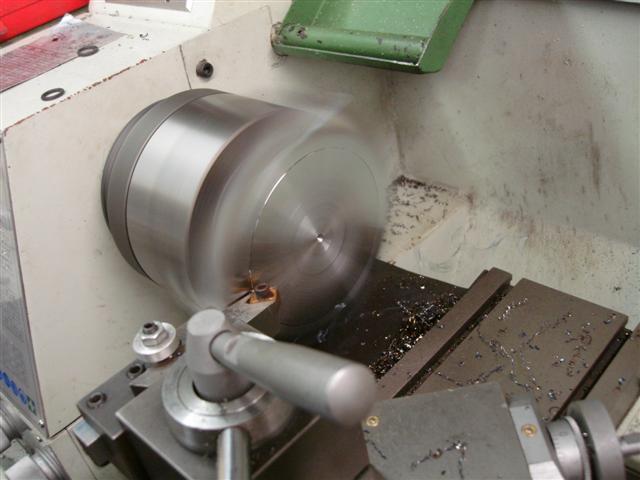

Je ne laisse pas tomber et j'essaye avec des pièce bien plus grosses et là ça fonctionne impeccable.
Regardez les photos

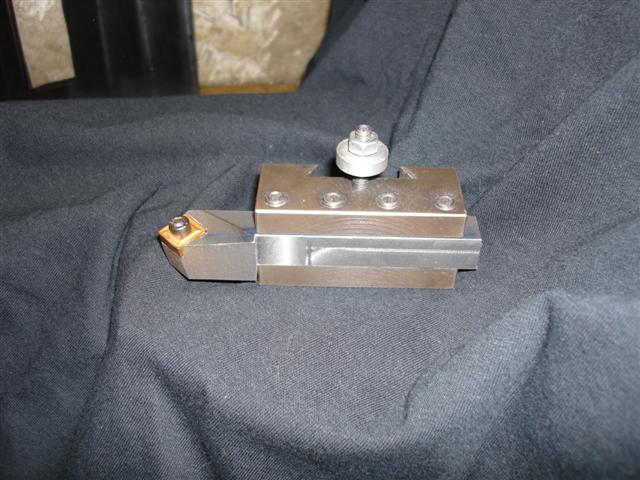

Voila l'outil Terminé


Merci de m'avoir lu

Pierre
