Voici la réalisation d'une micro lubrification, bien pratique pour éviter d'en mettre partout!
j'ai récupéré toutes les pièces pour voir si le projet était viable,
j'ai du quand même acheté des raccords à coiffes à 5€

Je me suis basé sur le schéma de montage de Patduf33 un forumeur du site Usinages

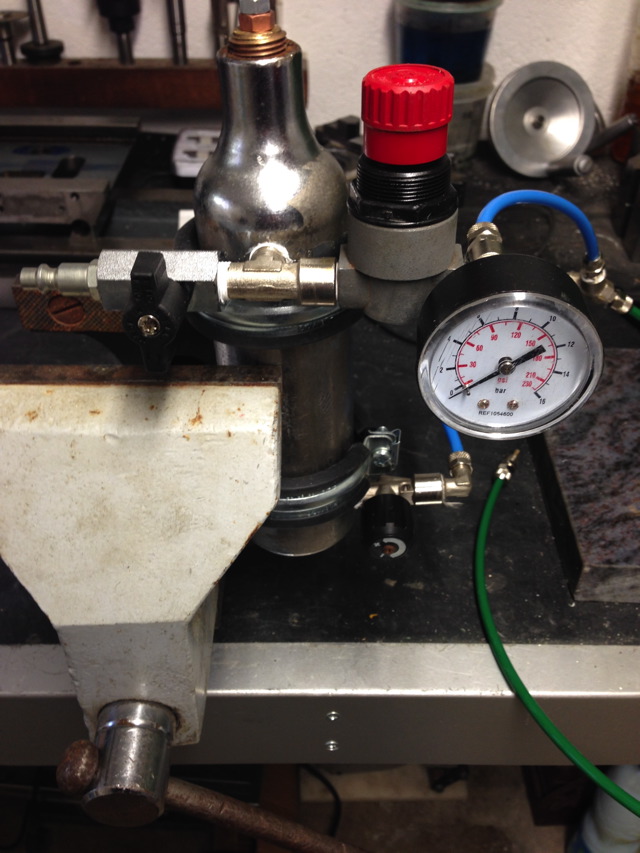

Vue globale

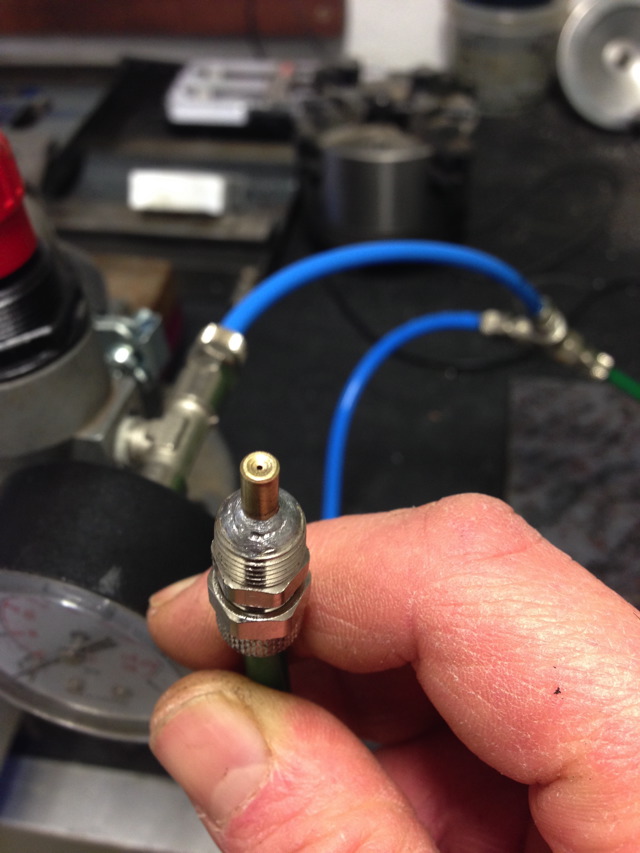

j'ai du percer la buse avec un tout petit foret 45/100
 impossible avec les mandrin à disposition, mais vu que la paroi était mince
j'ai tenu le foret avec la main et j'ai réussi à traverser!

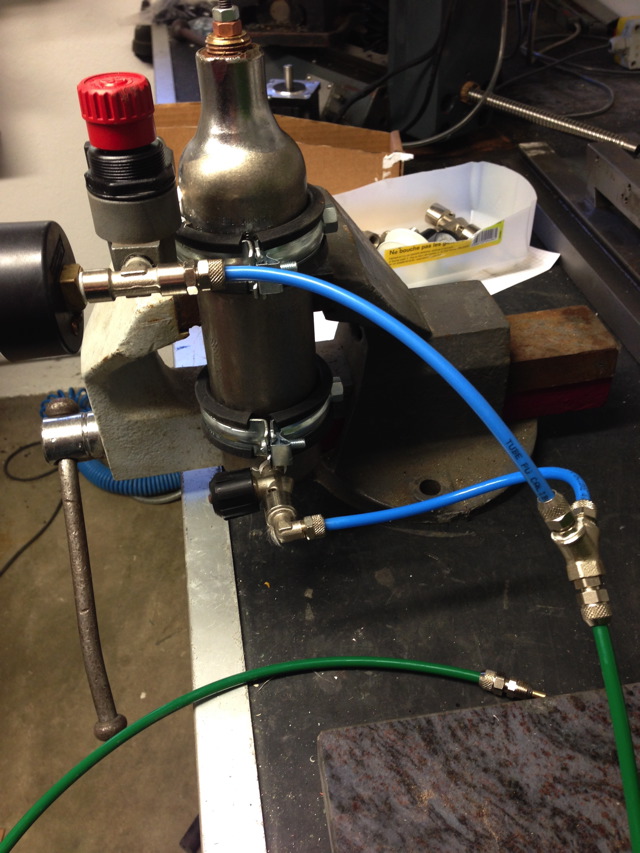

premier essai sans et avec la microlub,



Après quelques essais et quelques heures d'utilisation, j'ai revu un peu le système.
le tuyau de sortie est passé à 4x1

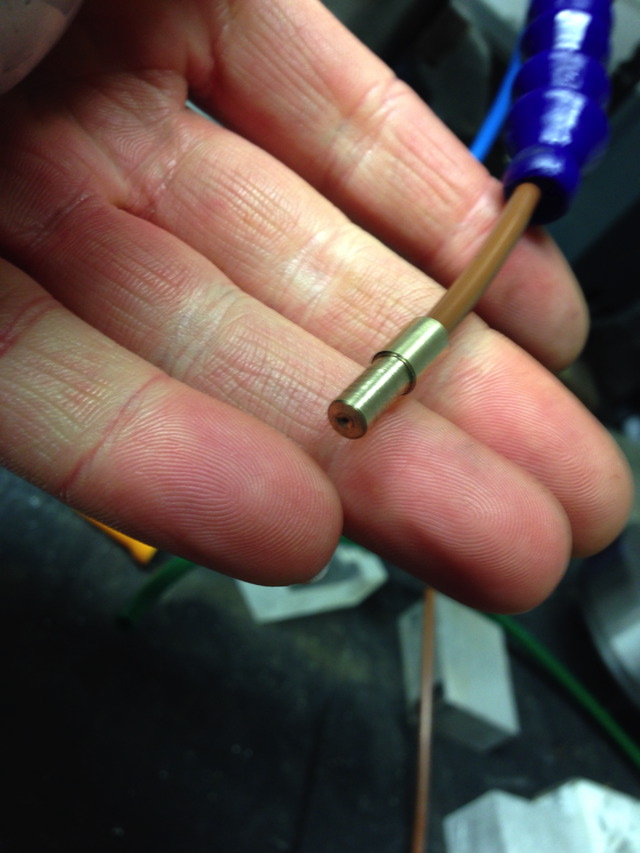

la buse à été revue avec un perçage plus profond (2,5 contre 1mm auparavant)
et elle est emmanchée en force sur le tube

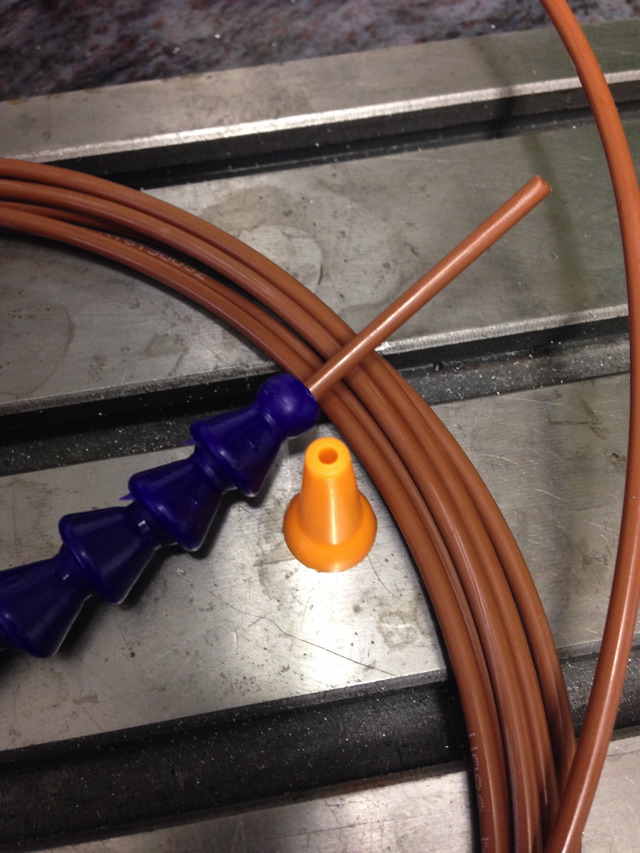

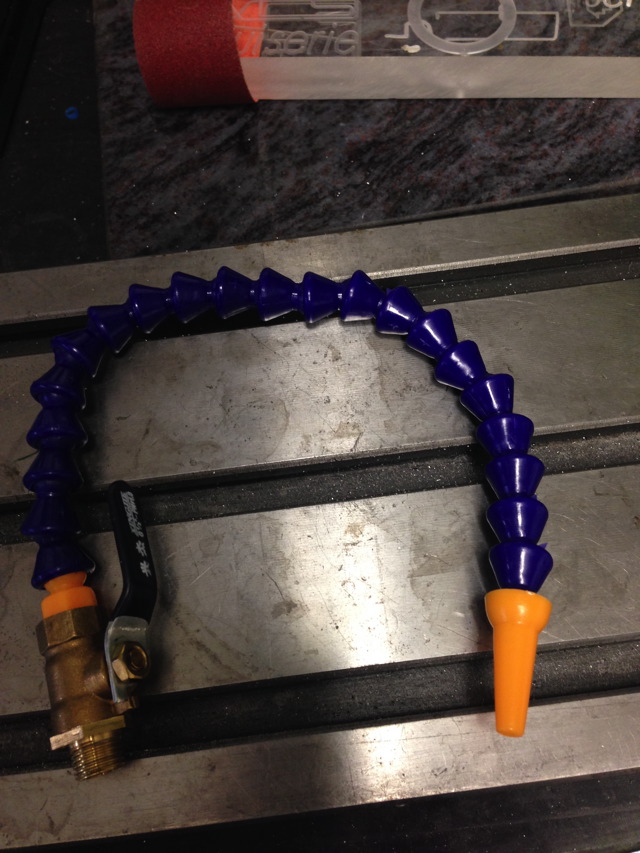

j'ai aussi acheté un flexible

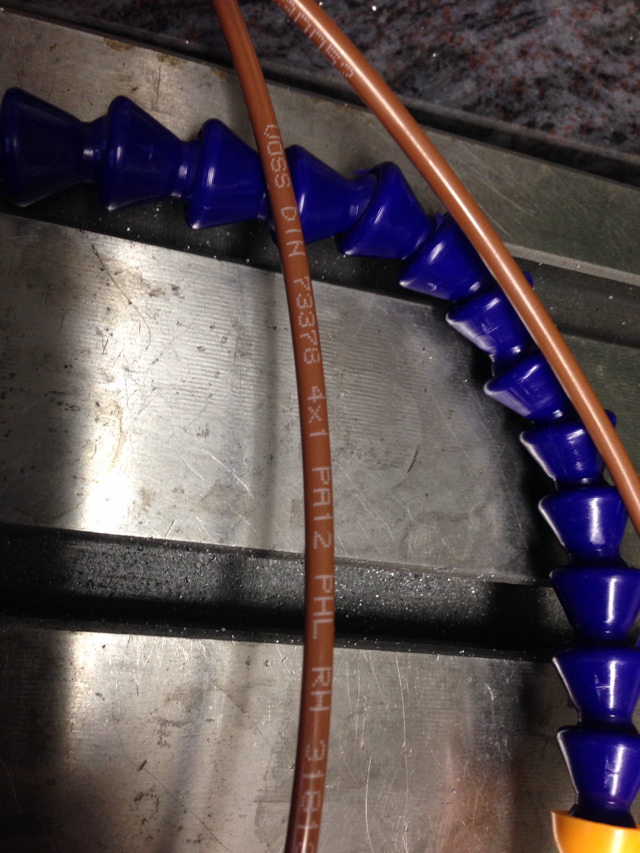

le tuyau passe à l'aise!

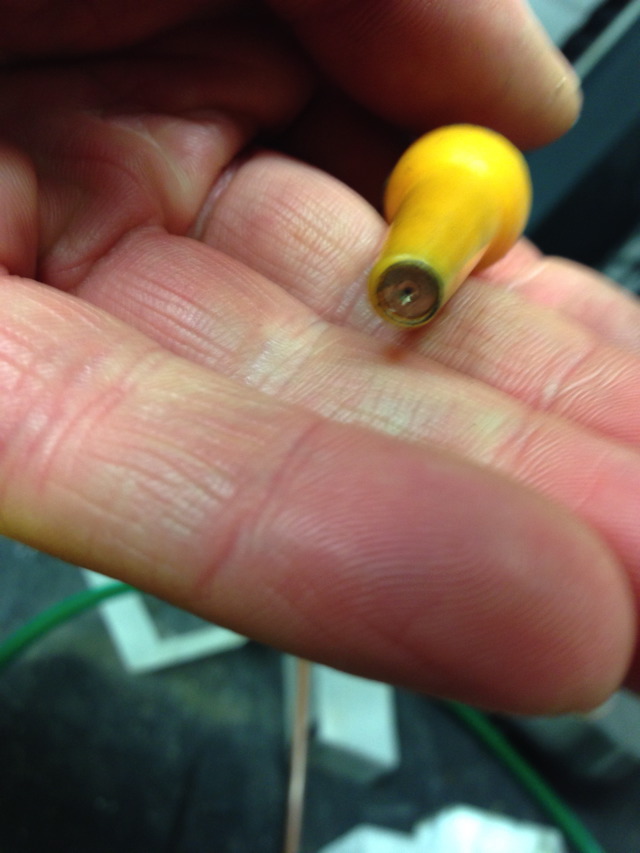

le flexible à vu sa buse modifiée pour accueillir la buse en laiton



Le système était nomade sur les plans, mais après quelques essais

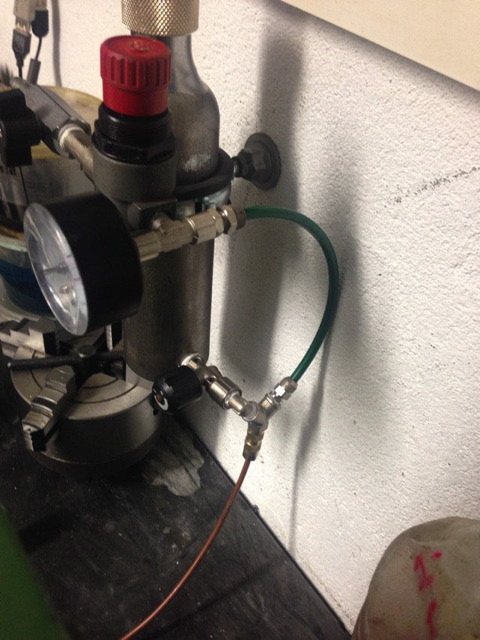

elle peux rester en place contre le mur
le flexible est assez long pour naviguer entres mes machines.
le bouchon à lui aussi été remplacé par un réalisé par mes soins (démontable sans outils)



la tuyauterie

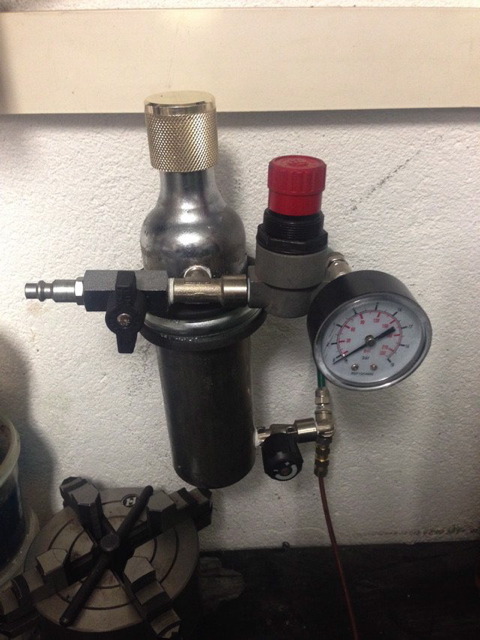

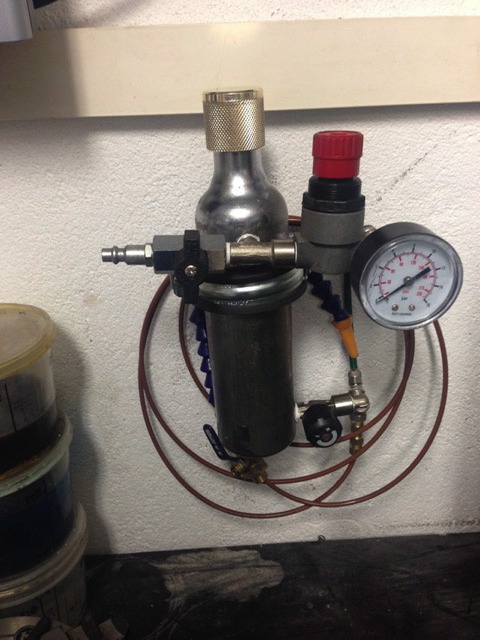

et enfin une vue globale
