Voici quelques photos de mon tour c'est une machine que j'ai acheter, en janvier 2007
Je suis allé le chercher directement chez RC-machines au luxembourg.

Le vendeur me l'a déposé directement dans le coffre de mon Audi A4.

J'était partit dans le but d'acheter un  6123Bx550 mais sur place
j'ai choisis un 6125x550 wlp
lorsqu'on voit la différence entre ces 2 machines on hésite pas
quitte à mettre quelques €uro de plus.
la preuve en images

6123                                                                     6125

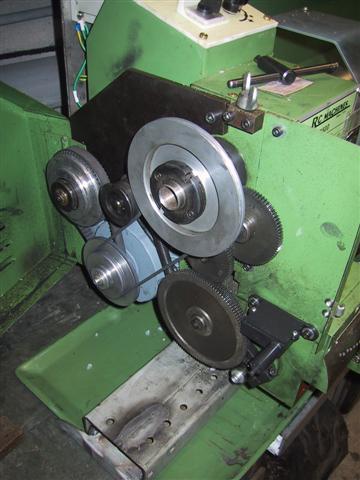

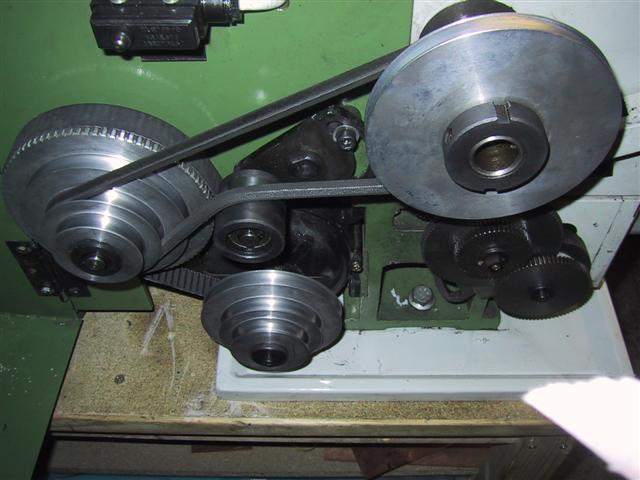

On voit nettement la différence de taille des courroies

Bien voici donc les caracteristiques du tour:
Avance longitudinales et transversales
distance entrepointes 550 mm
hauteur des pointes 125 mm
hauteur d'outil jusqu'à 12 MM
ø max. au dessus du banc 250 mm
ø max. au dessus du chariot 140 mm
alésage de la broche 21 mm
cône de la broche CM3
cône morse de la contre-pointe CM2
course du fourreau de la poupée 65 mm
filetages métriques (14) 0,3 - 2,5 mm
filetages whitworth (15) 8 - 35 pas/"
avances longitudinales (26) 0,03 - 0,6
avances transversales (13) 0,02 - 0,22
vitesses de la broche (6) 125 - 2000 t/min.
Moteur 230 V / 550 W
poids net 125 kg brut 145 kg
dimensions1090 x 650 x 505
dimensions emballage 1200 x 585 x 515

équipement de serie:
mandrin 3 mors Ø 125 mm
mandrin 4 mors Ø 125 mm
plateau de fixation
1 pointe fixe CM3 et CM2
lunette fixe et lunette à suivre
tôle de protection, bac récupérateur de copeaux
boîte à outils, porte-outils quadruple

Dimensions (brutes)
Longueur: 130 mm
Largeur: 80 mm
Hauteur: 80 mm

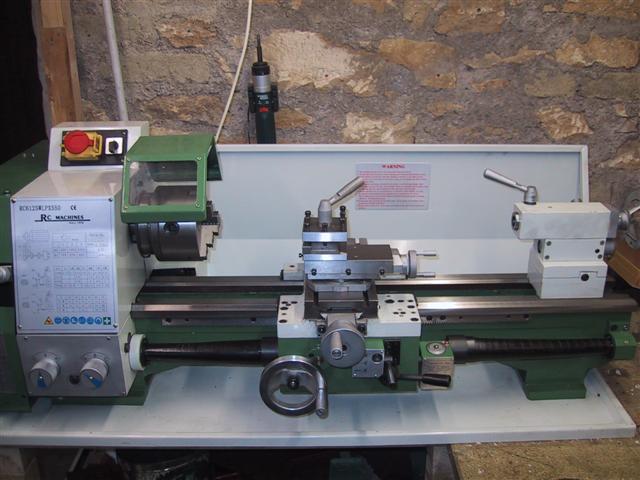

Et voici quelques photos une fois instalé dans mon sous-sol

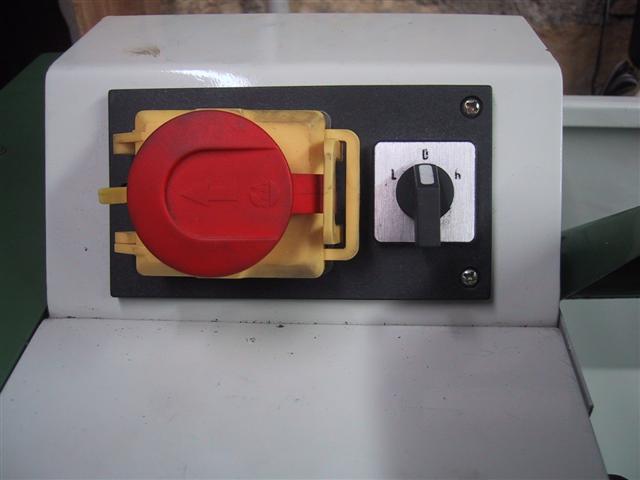

Le panneau de commande avec bouton M/A et choix du sens du moteur

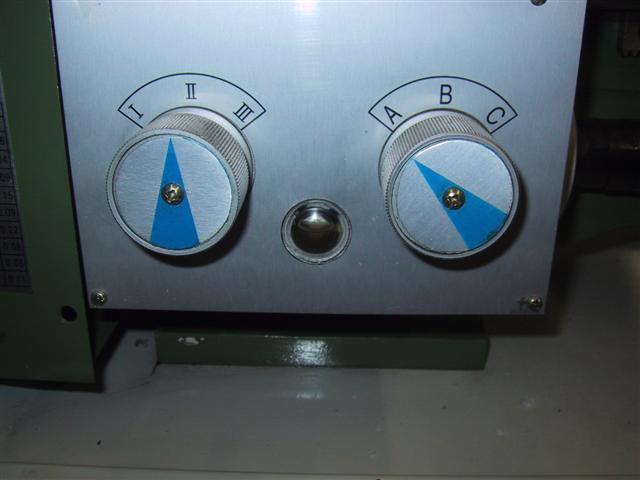

Les 2 manettes de la BV pour choisir les avances ainsi que les parametres pour le filetage

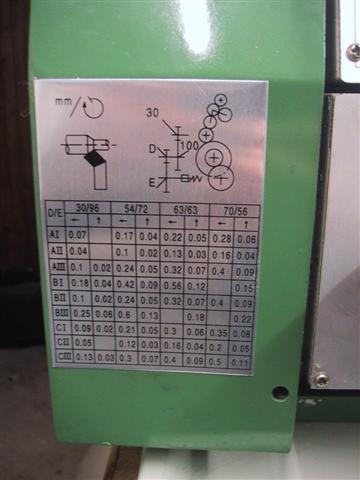

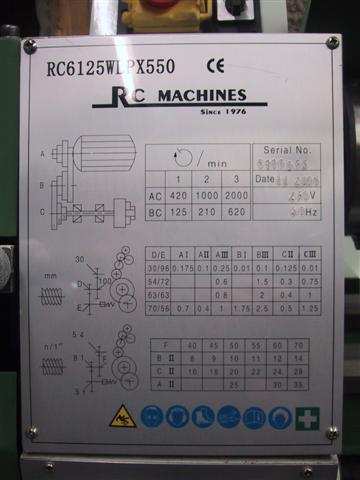

Les tableaux des différents pas et avances

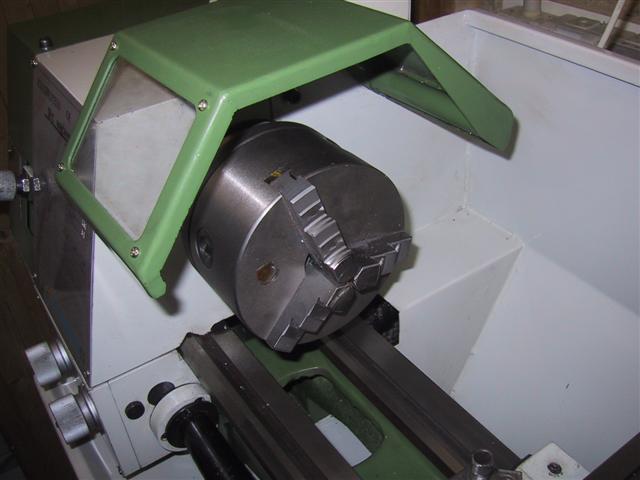

Le mandrin 3 mors (regardez la protection de la vis merre (bien pratique))

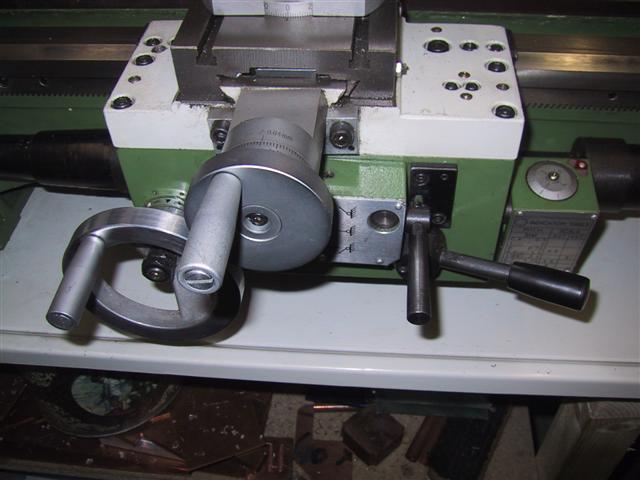

Le trainard avec les différents leviers d'avance auto et de filetage.

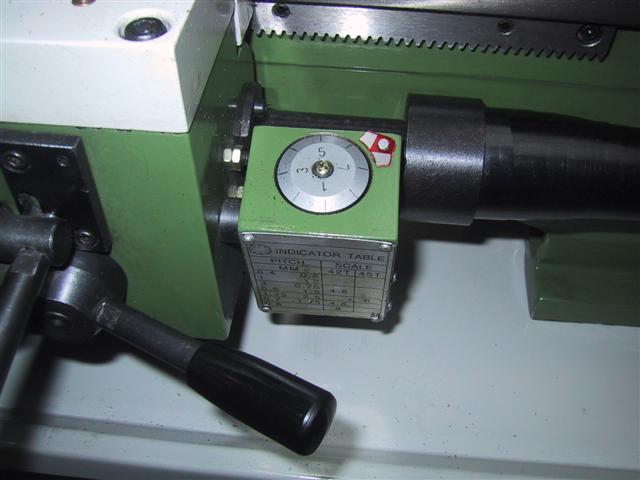

le système a retomber dans le pas

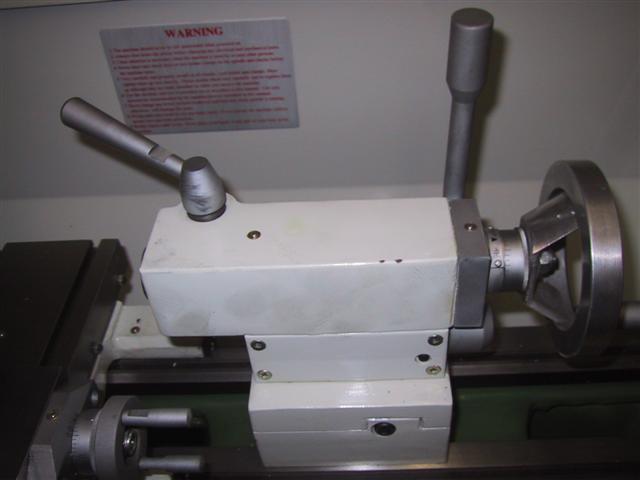

la poupée mobile avec le système de verouillage rapide
